Суть разработки - оригинальный электрод для электролизного борирования, позволяющий интенсифицировать процесс борирования.

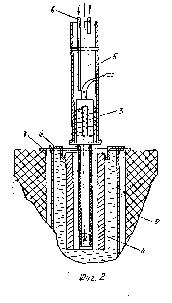

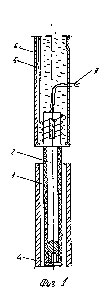

На рис.1 представлен предлагаемый электрод, общий вид; на рис.2 - установка, общий вид.

Электрод состоит из полого графитового стержня 1, внутри которого расположен элемент его крепления в виде металлического штока 2, соединенного в верхней части с магнитострикционным вибратором 3, а в нижней части - со шляпкой 4, служащей одновременно мембраной-излучателем, электрододержателя 5 с системой охлаждения 6 и токоподвода 7.

Электрод помещают в ванну 8 с футеровкой 9, заполненную расплавом борсодержащих солей.В ванне на подвеске 10 помещают обрабатываемую деталь11, внутри которой проходит электрод.Для обработки деталей с большими внутренними диаметрами отверстий с целью увеличения степени ультразвукового воздействия на электролит предусматриваются разные варианты конструкции мембран-излучателей. Мембраны-излучатели с переменным сечением кромки представляют собой акустический трансформатор, амплитуда колебаний которого возрастает с уменьшением толщины и достигает максимального значения на краях, обеспечивая более интенсивное облучение рабочей зоны электролита.

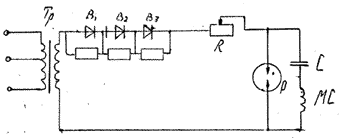

Для питания магнитострикционного излучателя применяется импульсный генератор, принципиальная схема которого представлена на рис.3.

Генератор работает следующим образом. Переменный электрический ток от сети напряжением 127 или 220 В подается на трансформатор Тр, где в зависимости от конструкции генератора напряжение повышается до 500-4000 В и выпрямляется выпрямителем В. Через зарядный резистор r происходит заряд накопительной емкости С. При срабатывании замыкателя ЗМ накопительная емкость разряжается через излучатель МС. Полученный при этом импульс тока или напряжения (в зависимости от типа используемого излучателя) возбуждает ультразвуковые колебания на собственной частоте излучателя.
