Заявку на получение дополнительной информации по этому проекту можно заполнить здесь.
Номер 25-080-99 |
||||||
Наименование проекта Электростимулятор "Стимул-3" |
||||||
Назначение Поддержание высокого физиологического уровня животных, а также улучшение реакции организма животного в целом |
||||||
Рекомендуемая область применения Животноводство |
||||||

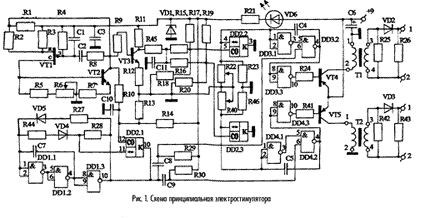

Описание Конструктивно устройство выполнено в виде переносного блока массой порядка 160 г. В качестве источника питания применен аккумулятор напряжением 9-12 В, может использоваться сетевой блок питания с разделительным трансформатором. Принципиальная схема «Стимула-3» представлена на рисунке 1, а на рисунке 2 - графики, поясняющие работу. С помощью генератора низкочастотных импульсов (транзисторы vt1, vt2) сформирована последовательность прямоугольных импульсов с постоянной амплитудой и скважностью. В качестве генератора использован транзисторный мультивибратор, хотя практически могут быть применены и мультивибраторы на дифференциальных и операционных усилителях, логических элементах, микросхемах и др. На выход мультивибратора включена интегрирующая rc-цепочка (может быть использован и активный интегратор). На выходе интегрирующей цепи получается сигнал трапецеидальной формы (рис.2.2). Высокочастотные импульсы прямоугольной формы с постоянной амплитудой и скважностью, но переменной частотой реализованы с помощью генератора с частотно-импульсной модуляцией (микросхема, включенная мультивибратором). Модулирующий сигнал поступает с интегрирующей цепи (рис.2.3). С выхода генератора сигнал подается на дифференцирующую цепь, где прямоугольный импульс преобразуется в треугольный (пиковый). Частота импульсов от 50 до 105 Гц. Реальное дифференцирующее звено представляет собой ПИД - регулятор, выходная величина сигнала которого изменяется пропорционально отклонению величины входного сигнала, интегралу этого отклонения и скорости изменения входного сигнала. Окончательное формирование импульса производится амплитудным модулятором, который может быть выполнен по транзисторной схеме или, например, с использованием диодов и микросхем с навесными элементами . Несущий и модулирующий сигналы на вход амплитудного модулятора подаются с интегрирующей и дифференцирующей цепей. Сигнал с выхода амплитудного модулятора (рис.2.5) поступает на вход транзисторного усилителя (vt4, vt5) с переменным коэффициентом усиления, затем на электроды, закрепленные на биологически активных точках тела животного. Примененный коэффициент усиления позволяет регулировать амплитуду импульсов в пределах 0-100 В. Электроды представляют собой пластины из свинца, покрытые салфетками из марли, смоченной изотоническим раствором натрия. Площадь пластин в зависимости от места наложения и типа физиотерапевтической процедуры может быть различна. Например, для электростимуляции сокращений брюшного пресса их площадь может быть 0,5-1,0 дм.кв . |
||||||
Преимущества перед известными аналогами Аналоги не известны |
||||||
Стадия освоения Внедрено в производство |
||||||
Результаты испытаний Технология обеспечивает получение стабильных результатов |
||||||
Технико-экономический эффект Повышение производительности труда |
||||||
Возможность передачи за рубеж За рубеж не передаётся |
||||||
Дата поступления материала 22.09.1999 |
