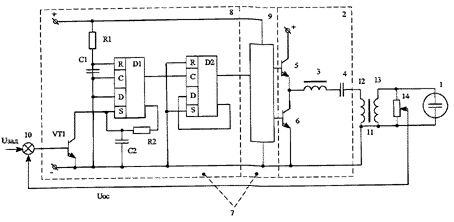

Установка содержит генератор озона 1 (см.рисунок), квазирезонансный преобразователь частоты 2 с индуктивностью 3, емкостью 4, двумя силовыми транзисторами 5 и 6, блок управления 7 с задающим генератором 8 и формирователем импульсов 9, сумматор 10, повышающий трансформатор 11 с первичной 12 и вторичной 13 обмотками, делитель напряжения 14.

Принцип работы установки. На логическом элементе, например триггере d1, выполнен задающий генератор импульсов 8. Импульсы имеют постоянную длительность, заданную цепью r1, c1. Период изменяется цепью vt1, c2, r2.

Другой логический элемент d2 генератора импульсов 8 делит частоту следования этих импульсов на два, и напряжение формы "меандр" подается с прямого выхода d2 на формирователь импульсов 9, где формируются импульсы определенной длительности и подаются на базы транзисторов 5 и 6 в противофазе, причем в обычном импульсном преобразователе к моменту закрывания силовых транзисторов ток, протекающий через них, максимален, квазирезонансный режим отличается тем, что к моменту закрывания силовых транзисторов их коллекторный ток близок к нулю, что снижает потери, а уменьшение тока к моменту закрытия обеспечивают реактивные элементы устройства: индуктивность 3 и емкость 4. От резонансного он отличается тем, что частота преобразования не определяется резонансной частотой коллекторной нагрузки. Благодаря этому можно регулировать выходное напряжение изменением частоты преобразования и реализовать стабилизацию выходного напряжения и тем самым производительность установки.

При включении источника питания "+", "-" транзистор vt1 задающего генератора 8 закрыт, частота генератора максимальна и определяется постоянной времени r1, c1. Силовые транзисторы 5 и 6 переключаются с такой же частотой, при этом напряжение на вторичной обмотке трансформатора растет и растет производительность установки. При некотором значении напряжения сигнал с делителя возрастает до такой величины, что в сумматоре 10 происходит ограничение транзистора vt1 сигналом обратной связи. Последний открывается, происходит уменьшение частоты импульсов задающего генератора 8, что стабилизирует выходное напряжение на трансформаторе 5, а следовательно, и производительность установки.

В качестве генератора озона используется пластинчатый озонатор с диэлектриком или игольчатый. Задающий генератор и формирователь импульсов можно изготовить на серии микросхем типа К561ТМ2 или аналогичных с допустимой частотой генерации до 25 кГц. Причем эти требования относятся и к силовым транзисторам 5, 6. Повышающий трансформатор 11 выполняется на магнитопроводе 2000-3000 НМС необходимого сечения.
