Основу методики составляют статистические методы исследо­вания измерений температуры прессов-термопластавтоматов размер­ностью n 300-1000 точек.

В выборке температур {Т_i},, определяется среднее зна­чение Затем в разностях выделяют и вычитают системати­ческую составляющую , являющуюся интерполирующей функци­ей по времениВ результате получают табулированную функцию случайной составляющей - погрешности измерений{d_i}.Функцию "шума"d_iоценивают средним значением и дисперсиейdшума.

где:n- количество измерений;

d_i- погрешностьi-го измерения.

На участках нагревания и остывания пресса (рис.1) температура интерполируется экспоненциальными функциями вида

где: - экспоненциальная систематическая составляющая;

А_e,t_е, С _е - параметры интерполирующей функции;

t _i- значение времени вi-й точке;

Ехр - экспонентная функция.

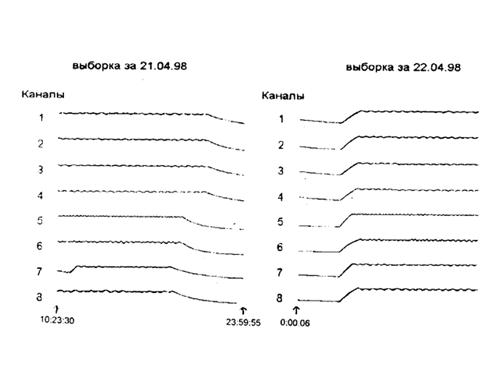

Рис.1. Измеренные температуры прессов

На участке стабилизации, где осуществляется релейное управление температурой, систематическая составляющая интерполируется синусоидальной функцией

Для более точного подбора коэффициентов{А,t,w,j, С}интерполирующих функций исходные разностиd_i= предварительно сглаживаются по методу скользящего среднего

1<>

где - разность температурi-го измерения;

- усредненная разностьi-го измерения;

n- размер окна сглаживания.

Грубые дефекты измерений выявляются визуально, по графикам (рис.2) и по численным таблицамt _i, Т_i, , и не учитываются в расчетах характеристик А, температурных каналов.

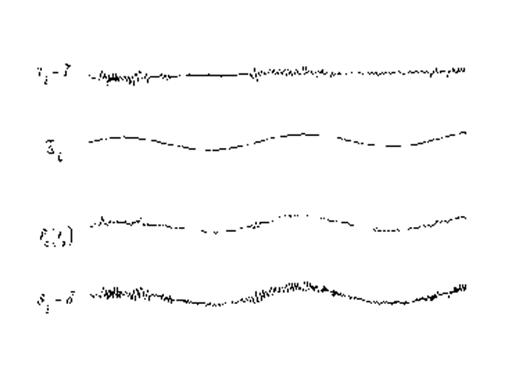

Рис. 2. Составные части температуры пресса

Методика подкреплена необходимыми средствами инструментальной поддержки:

- процедурой записи измерений от выбранного контроллера прессов в суточный файл центрального управляющего компьютера типаibmРС;

- утилитами просмотра информации в виде графиков типа рис. 1 и рис. 2 в режиме постобработки;

- конверторами бинарных файлов измерений в текстовый формат;

- программами решения оптимизационных задач;

- программой построения эквипотенциальной поверхности функции невязки с целью выбора подходящего метода оптимизации и его настройки.
