Установка содержит генератор 1 (см.рисунок) озона, высоковольтный источник питания генератора озона, включающий в себя трехфазный однополупериодный выпрямитель 4, высокочастотный инвертор 2 и систему 3 управления инвертором.

Трехфазный однополупериодный выпрямитель содержит три диода 5, 6, 7, дроссель 8 и конденсатор 14, образующие электрический фильтр для сглаживания пульсаций.

Высокочастотный инвертор содержит тиристор 11, подключенный анодом к плюсу, а катодом - к минусу выпрямителя, и включенные параллельно тиристору конденсатор 9 и первичная обмотка высоковольтного трансформатора 10, вторичная обмотка которого подключена к генератору озона.

Система управления инвертором содержитrc-цепочку, состоящую из резистора 13 и конденсатора 17, маломощный тиристор 12 и стабилитрон 15.rc-цепочка подключена к выпрямителю таким образом, что один вывод резистора подключен к полюсу выпрямителя и один вывод конденсатора - к минусу выпрямителя, а общая точка соединения резистора и конденсатора подключена к управляющему электроду тиристора высокочастотного инвертора через тиристор 12, выполняющий функцию управляемого переключающего элемента.

Стабилитрон включен параллельно конденсатору. Последовательно с генератором озона включен датчик 18 резонансной частоты, выход которого соединен с управляющим электродом маломощного тиристора 12. Общая точка соединения резистора и конденсатора 17 подключена также через кнопку 16 к управляющему электроду тиристора 12.

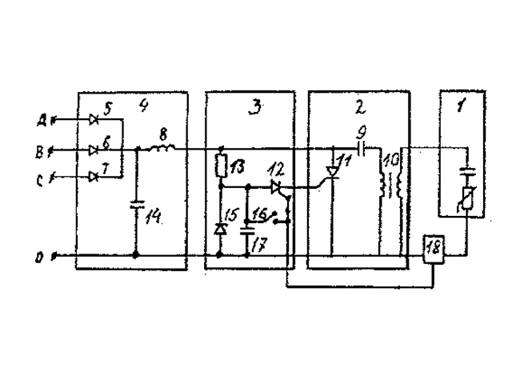

Блок-схема установки для производства озона
