Малогабаритный многофункциональный блок питания

Назначение

Преобразование переменного тока одного напряжения в переменный и постоянный ток другого напряжения.

Рекомендуемая область применения

В качестве источника питания инженерных электронных клавишных вычислительных машин, радиоприемников, освещения рабочего места.

Описание

Многофункциональный блок питания (МБП) выполнен на нагружение постоянного тока 5 В и напряжение переменного тока 3 В, 9 В, 12 В.

МБП состоит из трансформатора Т1 (см.рисунок), выпрямительного блокаvД1… vД4, транзисторовvt1иvt2,конденсаторов С1 и С2, резисторовr1,r2,r3,стабилитронаvД5, переключателяs1. s2,s3, лампочки Л1, розеток Х1, Х2.

МБП работает следующим образом. Питаниеосуществляется от сети переменного тока напряжением 220 В (+10%, -15%), частотой 50 Гц непосредственным подключением первичной обмотки трансформатора Т1 к розетке внешней сети. С клемм вторичной обмотки трансформатора Т1 посредством переключателя s3 через розетку Х2 во внешнюю цепь выдаются напряжения переменного тока 3 В, 9 В, 12 В.

Для получения постоянного напряжения -5 В к клеммам~0,12 В трансформатора Т1 подключается выпрямительный блок vД1 ..vД4.

Стабилизированное выходное напряжение МБП равное -5±0,7В, осуществленное схемой, выполненной на транзисторах vt1, vt2, резисторах r1 и r2 и стабилитронеvД5, подается через клемму "Р" розетки Х1 в нагрузку (калькулятор). Номинальный ток нагрузки выхода "Р" равен 0,2 А.

В режиме заряда к выпрямительному блокуvД1 ...vД4 и посредством переключателяs1и розетки Х1 клеммой "З" подключается токоограничивающий резисторr3и нагрузка выхода заряда.

Номинальное напряжение на выходе "3" заряда составляет -6,5 В.

Номинальный ток нагрузки выхода заряда 0,04 А.

Переменная составляющая (пульсация) ограничивается величиной 0,14 В включением конденсатора С1 на выходные клеммы выпрямительного блокаvД1 ...vД4 и конденсатора С2 на выходные клеммы схемы стабилизации "Р" и "+".

Для автономного освещения рабочего места при проведении работ (при недостаточном или отсутствии внешнего освещения) к выходным клеммам 12В трансформа-тора Т1 через переключательs2подключена лампа Л1 (желательно с рефлектором), мощностью 5 Вт.

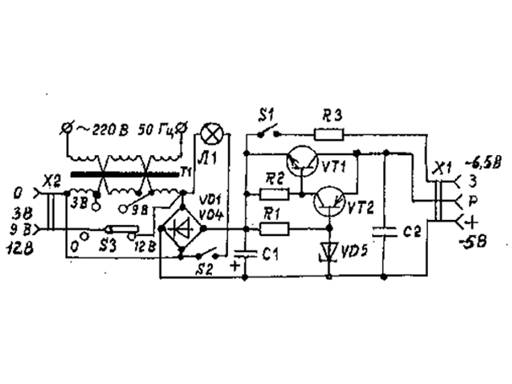

Схема малогабаритного многофункционального блока питания

Преимущества перед известными аналогами

Позволяет организовать рабочее место исследователя в любых электроопасных помещениях.

Стадия освоения

Способ (метод) проверен в лабораторных условиях

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

Снижение трудоемкости и повышение производительности труда в 1,5 раза.
