Модернизация КИР-1,5 заключается в замене рабочих органов ножевого типа (Г-образных лопаток с острой рабочей кромкой) молотковыми. Противорежущий нож заменяют контрмолотками, а вы­грузной дефлектор укороченным, расширяющимся на выходе.

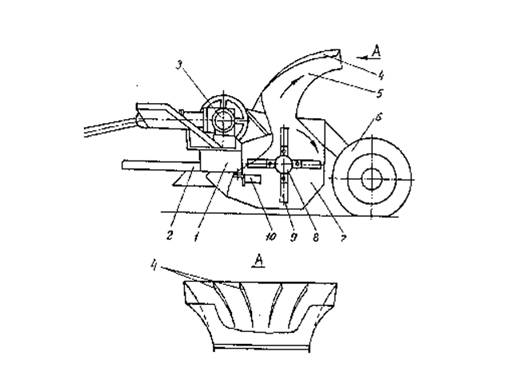

Измельчитель состоит из следующих основных узлов: рамы 1 (см.рисунок), сницы 2, шарнирно закрепленной к передней части рамы, шасси 6, установленных на кронштейнах и имеющих возможность ре­гулировки положения рабочих органов по высоте, привода ротора 3, корпуса 7. Внутри корпуса в двух опорах со сферическими подшип­никами установлен ротор 8 с шарнирно закрепленными молотками 9. В корпусе также установлена дека в виде контрмолотков 10, жестко закрепленных на основании в виде уголка. Над ротором установлен расширяющийся дефлектор 5, обеспечивающий мксимальный по­дъем материала над поверхностью поля. На внутренней поверхнос­ти дефлектора размещены в определенной последовательности кри­волинейные направляющие пластины 4.

Измельчитель работает следующим образом. При движении агрегата молотки вращающегося ротора поднимают солому со стерни и поверхности поля и подают ее в зону измельчения к неподвижным контрмолоткам. В результате воздействия на материал молотков и контрмолотков происходит его измельчение до необходимой крупности с одновременным расщеплением части стеблей вдоль волокон. Измельченная масса выбрасывается молотками и воздушным потоком в дефлектор. Направляющие пластины изменяют траекторию движе­ния воздушно-продуктового потока, обеспечивают интенсивное расши­рение его на выходе из дефлектора, тем самым повышают равномер­ность распределения соломенной резки по полю.

Схема модернизированной косилки-измельчителя КИР-1,5
