Молоток состоит из электродвигателя, корпуса редуктора и преобразовательного кривошипно-шатунного механизма, ударного механизма, узла крепления рабочего инструмента.

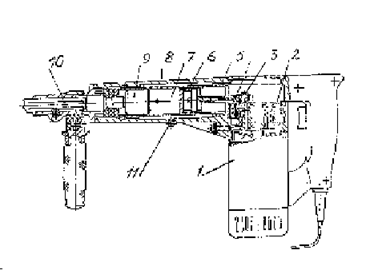

Крутящий момент электродвигателя 1 (см.рисунок) передается через планетарный редуктор 2 на кривошипно-шатунный механизм 4, преобразующий вращательное движение кривошипа 3 в возвратно-поступательное поршня 6. Поршень расположен в цилиндре 8, в котором, отделенный от поршня замкнутой воздушной камерой 7, размещен боек 9. В воздушной камере в исходном положении давление равно атмосферному. При движении из нижней мертвой точки в верхнюю поршень увеличивает объем воздушной камеры и давление в ней становится меньше атмосферного.

Разность давлений под бойком и под ним заставляет боек двигаться вслед за поршнем. После прохождения верхней мертвой точки поршень двигается навстречу бойку и снижает объем воздушной камеры, избыточное давление, образующееся в воздушной камере, заставляет боек изменить направление своего движения на обратное, до момента удара с рабочим инструментом 10. После прохождения поршнем нижней мертвой точки рабочий цикл повторяется.

Смазка трущихся деталей и ударного механизма обеспечивается маслом, заливаемым в полость корпуса 5 через заливное отверстие 11.

Ручной отбойный молоток модели ЭМО-1,25-15
