Номер

24-127-99

Наименование проекта

Скальпель для вибрационного ультразвукового резания с пьезоэлектрическим элементом

Назначение

Для вибрационного ультразвукового резания при проведении микрохирургических операций.

Рекомендуемая область применения

Вибрационное ультразвуковое резание.

Описание

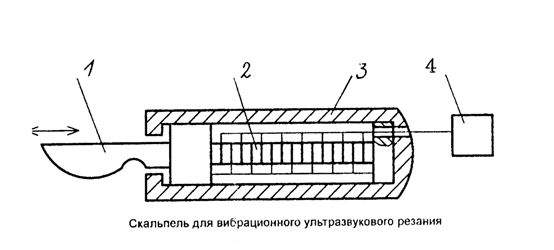

В качестве исполнительного механизма используют пьезоэлектрические элементы 2 (см.рисунок), включенные навстречу друг другу. Исполнительный механизм расположен в корпусе 3. У переднего торца исполнительного механизма закреплен скальпель 1.

Принцип работы скальпеля с наложением вибраций основан на обратном пьезоэффекте (изменение размеров пьезоэлемента под действием приложенного к нему электрического поля.). Управляющее напряжение на пьезоэлементы подается с ультразвукового генератора 4 высокой частоты. Под действием управляющего сигнала пьезоэлементы изменяют свои размеры вдоль оси, следовательно, скальпель также будет совершать колебательные перемещения вдоль своей оси с частотой, задаваемой генератором, резание будет осуществляться с наложением ультразвуковых вибраций.

Преимущества перед известными аналогами

Вибрационное резание оставляет незначительные напряжения сжатия (деформационный слой имеет малую толщину), резко уменьшает силу резания.

Стадия освоения

Способ (метод) проверен в лабораторных условиях

Результаты испытаний

Технология обеспечивает идеальную поверхность с практически идеальными краями, сокращает сроки заживляемости раны , при этом шов будет практически идеальным.

Технико-экономический эффект

Снижение трудоемкости, улучшение качества швов.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

21.10.1999
