Номер 24-122-99 |
Наименование проекта Устройство возбуждения двигателей последовательного возбуждения при работе с независимым возбуждением |
Назначение Стабилизация тока возбуждения. |
Рекомендуемая область применения При использовании двигателей постоянного тока последовательного возбуждения. |

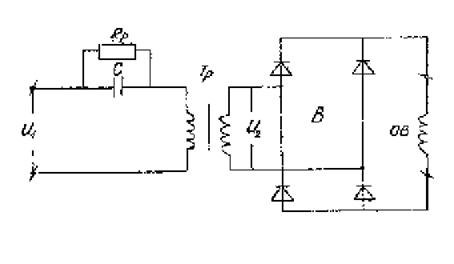

Описание Устройство содержит конденсатор С (см.рисунок), согласующий трансформатор Тр, выпрямитель В. Переменное напряжение питающей сети 220 или 380В подается через конденсатор С на первичную обмотку согласующего трансформатора Тр. К вторичной обмотке трансформатора через выпрямитель В подключается обмотка возбуждения ОВ двигателя. Мощность трансформатора рассчитывается по формуле Ртрі1,5rовiян, гдеrов - сопротивление обмотки последовательного возбуждения, iян - номинальный ток якорной цепи. Напряжение вторичной обмотки трансформатора u2 = 1,5rовЧiян Необходимую величину емкости конденсатора можно оценить по приближенной имперической формуле С»1,8iян/u1Ч2p¦1Кmpх 106 мкф где u1,¦1 - напряжение и частота питающей сети. Кmp=u2/u1 - коэффициент трансформации трансформатора. Окончательная величина емкости подбирается при наладке. Сопротивлениеrpобеспечивает разряд емкости С при отключении. Схема устройства возбуждения |
Преимущества перед известными аналогами Уровень стабилизации тока возбуждения парит в пределах 10%. |
Стадия освоения Опробовано в условиях опытной эксплуатации |
Результаты испытаний Технология обеспечивает получение стабильных результатов |
Технико-экономический эффект Улучшение качества изделий. |
Возможность передачи за рубеж Возможна передача за рубеж |
Дата поступления материала 15.10.1999 |
