Машина состоит из питателя 1 (см. рисунок), наклонного лопастного транспортера 2, двухъярусного переборочного стола 3, приемников 4, 5, 6 картофеля.

Питатель представляет собой двустворчатый колебательный лоток, передняя кромка которого скользит по полу.

Наклонный лопастный транспортер установлен под углом 60 ⁰ внутри корпуса и поднимает картофель на высоту 1 м.

Переборочный стол представляет собой две прямоугольные рамки с боковинами, установленные в два яруса. Рабочая поверхность верхнего решета стола шестиканальная (сеч. 1-1). Каналы образованы резиновыми клапанами 7 под углом 45 ⁰. Клапаны снизу подпираются пружинами 8. Рабочая поверхность нижнего решета состоит из трубок диаметром 14 мм, установленных с просветом 45 мм. Обе поверхности стола установлены с наклоном и приводятся в колебательное движение. Наклон поверхностей меняется, что позволяет регулировать скорость движения клубней.

При работе машина вкатывается в закром, внедряется лотком в насыпь и после включения начинает колебать картофель, осыпая его на транспортер, который лопастями поднимает клубни на переборочный стол. По каналам верхнего решета клубни перекатываются. Оператор ведет наблюдение и проталкивает вниз между резиновыми клапанами гнилые или больные клубни, а также мусор. Здоровые клубни поступают в контейнер 4, больные с размерами более 45 мм по нижнему решету скатываются в контейнер 5, а мусор и земля просыпаются в контейнер 6.

Для работы в качестве сортировки машину переоборудуют. Для чего на резиновые клапаны верхнего стола надеваются бандажи 9 (сеч. 1-1 - сортирование), которые сжимают клапаны и создают просветы между бандажами в 55 мм. В этом случае картофель с верхнего решета крупнее 55 мм пойдет в контейнер 4, с нижнего решета в контейнер 5 пойдет семенной картофель, а через нижнее решето мелкий - в контейнер 6.

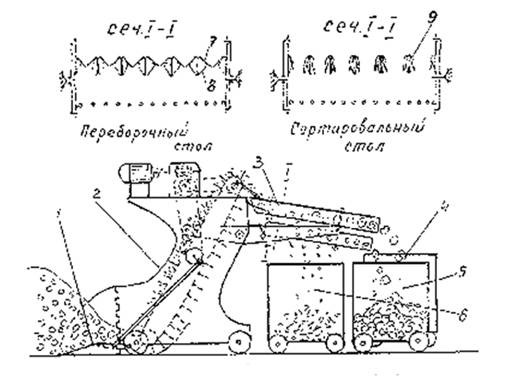

Схема машины для переборки и сортирования картофеля
