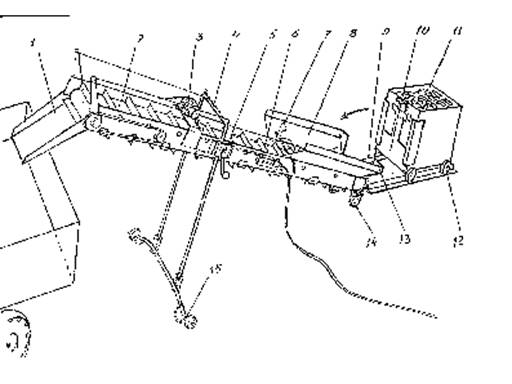

Комплекс состоит из четырех контейнеров 1 (см. рисунок) размерами 0,6х0,6х0,9 м и контейнероразгрузчика Контейнер состоит из боковых стенок, передней стенки с окном внизу для разгрузки, прикрываемом заслонкой 10. На задней стенке контейнера расположены поручни для транспортирования. Колеса 12 служат для перекатывания контейнера по полу.

Контейнероразгрузчик состоит из ленточного транспортера 2 с лопастями, двух боковин 8, трапа 9 для закатывания контейнеров, стойки 4 с регулятором 5 высоты разгрузки, опорных колес 14, электропривода 3 с пультом управления 6, лотка 1.

Комплекс работает следующим образом. Контейнер с закрытой заслонкой после заполнения картофелем закатывают по трапу до упора в боковины. Трап предварительно своими штырями вставляется в гнезда контейнероразгрузчика. Контейнер удерживается от скатывания назад попаданием передней оси в паз. Затем включают транспортер, поднимают заслонку контейнера и картофель высыпается на транспортер. Для полного опоражнивания контейнера его наклоняют вперед. Во избежание просыпания картофеля на пол боковины оборудованы резиновыми уплотнениями 13. Высота разгрузки регулируется наклоном транспортера с помощью рукояток с любой стороны. Наклон лотка для плавного спуска картофеля в насыпь или кузов автомобиля регулируется длиной тросов путем наматывания их на штыри стойки. Контейнер на транспортере можно фиксировать в опрокинутом положении с помощью замков 7. При смене позиций разгрузчика контейнеров лоток поворачивают вокруг оси и укладывают на транспортер, вынимают фиксаторы 15 из колес на стойке, убирают трап и укладывают на транспортер. После смены позиции все устанавливается в обратном порядке.
