Ворохоочиститель состоит из следующих узлов: рамы, цилиндрического решета диаметром 900 мм и длиной 2300 мм, состоящего из двух секций - в первой по ходу секции размер прямоугольных отверстий 1,7 мм, во второй - круглые отверстия диаметром 10 мм, аспирационной системы, включающей воздушный канал, осадительную камеру, вентилятор и жалюзийный пылеотделитель, привода решета - мотор-редуктор 40 об/мин, 0,75 кВт.

Ворохоочиститель работает следующим образом. Зерновой ворох из бункера (см.рисунок) поступает в воздушный канал, где продувается потоком воздуха. Очищенный от легких примесей ворох посредством шнека подается внутрь вращающегося цилиндрического, решета. За счет наклона и вращения решета зерновой ворох перемещается вдоль оси и одновременно сепарируется. В первой секции выделяются мелкие примеси, во второй секции - зерно просеивается через отверстия, а крупные примеси идут сходом. Фракции зерна и отходов собираются в сборники, установленные на раме и выводятся из ворохоочистителя.

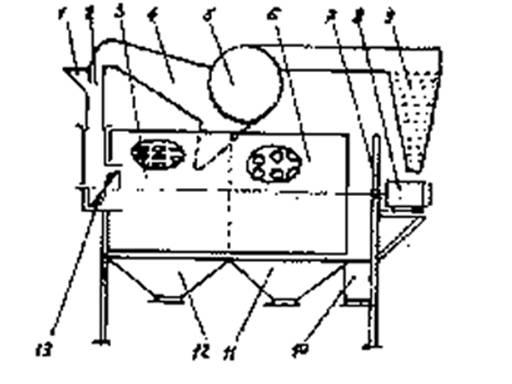

Схема ворохоочистителя НТ-12:

1- приемный бункер; 2 - воздушный канал; 3 - секция решета для отделения мелких примесей; 4 - осадительная камера; 5 - вентилятор; 6 - секция решета для отделения крупных примесей; 7 - рама; 8 - мотор-редуктор; 9 - жалюзийный пылеотделитель;

10 - сборник крупных примесей; 11 - сборник чистого зерна; 12 - сборник мелких и

легких примесей; 13 - шнек
