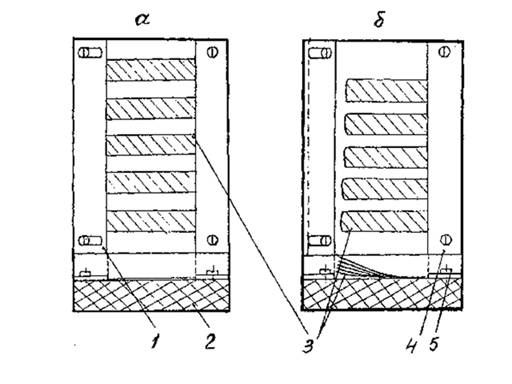

Устройство состоит из основания-подложки 2 (см.рисунок), прижимной планки 4, резиновой прокладки (на рисунке не показана), четырех болтов и гаек 5, подвижной планки 1 с пазами, пружинных пластин 3.

Устройство работает следующим образом. При помощи прижимной планки и резиновой прокладки пластины плотно прижимаются одним концом болтами к основанию-подложке, другим концом фиксируются подвижной планкой с пазами (а). После этого на них наносится покрытие. По истечении срока высыхания покрытия, подвижная фиксирующая планка отодвигается, позволяя пластинам под действием внутреннего напряжения приподниматься на некоторую высоту h от основания по сравнению с первоначальным положением (б).

Измерив высоту h, производят анализ внутреннего напряжения опытного материала.

Основание-подложка может изготовляться из различных материалов, в зависимости от способа нанесения покрытий. При обычных условиях нанесения, исключающих высокий тепловой нагрев, она может изготовляться из дерева, а при электролитических покрытиях или при применении температурного нагрева из различных металлов (чугун, сплавы цветных металлов, различные марки стали). Пружинные пластины также могут изготовляться из различных материалов, главное их свойство - повышенная упругость.

Устройство для определения внутренних напряжений
