Номер 24-082-99 |
|||
|
Наименование проекта Гайковерт |
|||
|
Назначение Механизация сборочно-разборочных работ при ремонте тракторов, автомобилей, комбайнов и сельскохозяйственного инвентаря. |
|||
|
Рекомендуемая область применения Откручивание и закручивание гаек и болтов до М16 в резьбовых соединениях, при осевом усилии до 700Н. |
|||
|

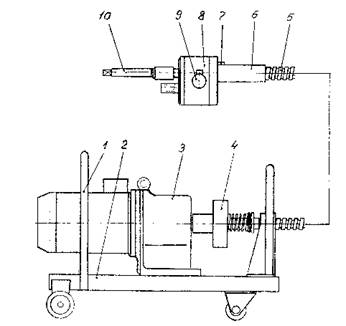

Описание Описание к ИЛ №24-082-99 Гайковерт состоит из мотор-редуктор 3 (см.рисунок), гибкого вала 5 и редуктора 8. Мотор-редуктор установлен на тележку 2, снабженную ручками 1. Гибкий вал соединен с выходным валом мотор-редуктора через фрикционную муфту 4. Редуктор снабжен двумя ручками 9 и 6 и воротком 10. Перед началом работы на конце воротка закрепляют шестигранную головку, которая стопорится подпружиненным шариком. Электродвигатель (Р=0,7 кВт) подключают к трехфазной сети. Выключателем 7 замыкают контакты магнитного пускателя в цепи управления электродвигателем и закручивают гайку или болт до срабатывания муфты. При необходимости гайку (болт) докручивают до заданного усилия затяжки после нажатия ручки 9. Ручка 9 снабжена стопором, который застопоривает шестерни редуктора. При докручивании гаек или болтов запрещается включать электродвигатель мотор-редуктора. Для изменения направления вращения вороток нужно установить на другой вал редуктора. В конструкции редуктора использованы детали масляного насоса НШ-10В-ЗЛ.
|
|||
|
Преимущества перед известными аналогами Конструкция гайковерта обеспечивает плавность вращения гаек и болтов, не требует повышенной герметичности. |
|||
|
Стадия освоения Опробовано в условиях опытной эксплуатации |
|||
|
Результаты испытаний Технология обеспечивает получение стабильных результатов |
|||
|
Технико-экономический эффект Снижение трудоемкости. |
|||
|
Возможность передачи за рубеж За рубеж не передаётся |
|||
|
Дата поступления материала 11.12.1999 |
