Описание к ИЛ №24-075-99

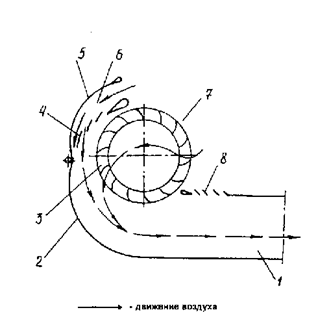

Диаметральный вентилятор имеет нагнетальный патрубок 1 (см.рисунок), корпус 2, колесо 3 с криволинейными лопатками, криволинейную жалюзийную стенку 4, поворотную криволинейную заслонку 5, всасывающий канал 6, входное окно 7, прямолинейную жалюзийную плоскость 8.

Вентилятор работает следующим образом. При вращении колеса основной воздушный поток всасывается через входное окно и нагнетается внутрь колеса, откуда вторично проходит через рабочее колесо и сформированный корпусом поступает в нагнетательный патрубок, откуда используется по назначению. Кроме этого, в результате разряжения, создаваемого колесом, дополнительный воздушный поток поступает по всасывающему каналу через криволинейную жалюзийную стенку и соединяется с основным потоком в корпусе вентилятора. Вса cывающий канал при расходах меньше 600 куб.м/ч (режим меньших производительностей) может использоваться как нагнетательный, так как при работе в этих режимах во всасывающем канале наблюдается положительное статическое давление (нагнетание) в результате истечения части воздуха из корпуса вентилятора через криволинейную жалюзийную решетку во всасывающий канал. Данный поток можно использовать наряду с основным потоком по назначению. Для регулирования аэродинамической характеристики вентилятора в области расходов меньше 600 куб.м/ч применяется поворотная заслонка, укрепленная шарнирно на стенке корпуса вентилятора в точке 0.
