Противоточный диаметральный вентилятор

Назначение

Создание воздушного плоскопараллельного потока с подачей нагнетаемого воздушного потока по отношению к всасываемому потоку с разворотом на 360 град.

Рекомендуемая область применения

Замкнутые и разомкнутые пневмолинии с прямоугольным поперечным сечением на предприятиях сельского хозяйства.

Описание

Описание к ИЛ №24-074-99

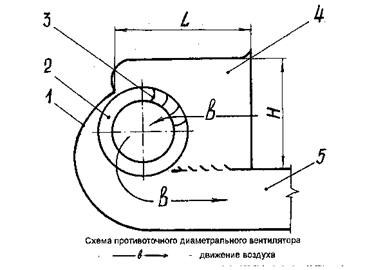

Вентилятор содержит установленное в корпус 1 (см.рисунок) колесо 2 с криволинейными лопатками 3, всасывающий патрубок 4, нагнетательный патрубок 5.

На кафедре сельскохозяйственных машин Вятской ГСХА проведены исследования влияния глубины Н входного всасывающего патрубка (коробка) в интервале от 250 до 670 мм с длиной задней стенки l=460 мм. Опытные данные свидетельствуют о том, что наличие входной коробки оказывает существенное влияние на работу вентилятора. Так, например, при глубине Н=250 мм максимальный расход воздуха составил 900 куб.м/с, а КПД макс. - 0,20. Дальнейшее увеличение глубины входной коробки до Н=670 мм показало, что все количественные показатели вентилятора растут и при Н=670 мм они равняются количественным показателям вентилятора без входной коробки.

Максимальный расход воздуха составил 1300 куб.м/с, КПД макс. - 0,40.

Построенные графики показывают, что кривые полного давления имеют монотонно нисходящий характер при изменении Н от 250 до 670 мм.

Визуальное изучение характера течения воздушного потока показало, что вдоль задней стенки на глубине 60...80 мм имеется обратное рециркулирующее течение воздуха (вихрь), уменьшающее полезную глубину всасывающего патрубка.
