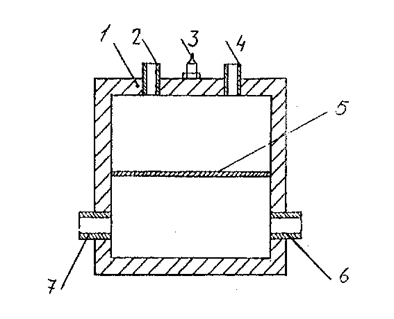

Мембранный насос включает корпус 1 (см.рисунок), мембрану 5, входной клапан 2, выходной клапан 4, свечу 3, штуцер входа 7, штуцер 6 выхода.

Корпус и мембрана выполнены из прочного коррозионностойкого материала. Внутренняя полость жесткого корпуса разделена на две части мембраной, способной упруго деформироваться.

В первой части корпуса находятся входной и выходной клапаны, свеча, а во второй части - штуцер входа, штуцер выхода и перекачиваемая жидкость.

Через входной клапан впрыскивается топливовоздушная смесь, которая воспламеняется от свечи.

В ходе реакции горения топливовоздушной смеси возрастает внутреннее давление, которое деформирует мембрану и повышает давление во второй части корпуса, выталкивая перекачиваемую жидкость через штуцер выхода.

Штуцер входа пропускает жидкость только во внутрь корпуса, а штуцер выхода только наружу.

По окончании процесса горения продукты реакции удаляются через выходной клапан, мембрана возвращается в первоначальное положение за счет внутренних сил упругости, давление во второй части корпуса уменьшается, перекачиваемая жидкость поступает во вторую часть корпуса через штуцер входа, замыкая цикл.
