Описание к ИЛ №24-049-99

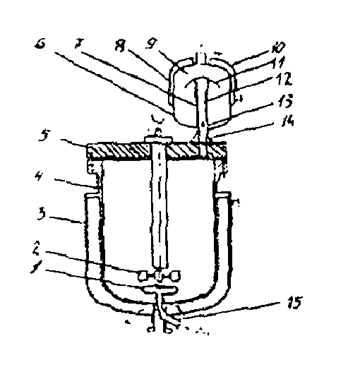

Устройство содержит корпус 4 (см.рисунок) с рубашкой 3 и крышкой 5, перемешивающее устройство 2, трубопровод 15 для подачи газа, снабженный диспергатором 1 в виде перфорированной тороидальной трубы, патрубок 14 для отбора газовой фазы, к которому подсоединено компенсирующее устройство 6 для приема, отделения от газовой фазы и возвращения на сатурацию жидкости.

Компенсирующее устройство выполнено в виде двух соосных цилиндров 7 и 8, образующих сепарационное пространство 9.

Сепарационное пространство отделено от полости 12 внутреннего цилиндра 7 каплеотбойным колпаком 11, а в нижней части имеет сообщение с полостью 12 посредством выполненных в стенке внутреннего цилиндра сливных отверстий 13.

Устройство работает следующим образом. Корпус устройства заполняют жидкостью при одновременной подаче теплоносителя в рубашку так, чтобы после нагрева до требуемой температуры и создания необходимой степени газонасыщения жидкости степень заполнения объема корпуса жидкостью составляла 100%.

При заполнении корпуса жидкостью и нагреве включают перемешивающее устройство и начинают подачу газа по трубопроводу в жидкость через диспергатор. Газообразные продукты с захваченными каплями жидкости через патрубок поступают в компенсирующее устройство. Эта смесь через полость внутри цилиндра, поступая в сепарационное пространство, частично охлаждается. Из нее конденсируется жидкость, которая отделяется от газообразных продуктов и через сливные отверстия возвращается по патрубку в корпус устройства.
