Номер 24-048-99 |
|||
|
Наименование проекта Оптический пирометр низких температур |
|||
|
Назначение Бесконтактный контроль и измерение температуры поверхности нагретых тел путем регистрации инфракрасного излучения. |
|||
|
Рекомендуемая область применения Измерение температуры поверхности тел при лазерной технологии, при термической обработке металлов, электронно-лучевой сварке, в доменных печах, наблюдение пространственного распределения температуры на поверхности нагретого объекта. |
|||
|

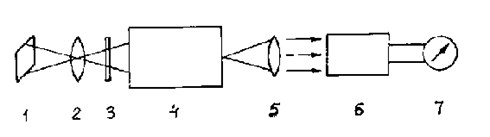

Описание Описание к ИЛ №24-048-99 Принцип работы пирометра основан на законе Стефана-Больцмана для инфракрасной области спектра с последующим спектральным преобразованием энергии излучения с поверхности нагретого изделия в видимое излучение. Оптический пирометр включает основные элементы: объект излучения 1 (см.рисунок), приемник оптического излучения 4, окуляр 5,фотодатчик 6, ИК-светофильтр 3,. Изображение объекта проецируется с помощью линзы (входная оптика) 2 на фотокатод электронно-оптического преобразователя (ЭОП) с необходимым масштабом. Масштаб определяется геометрическими размерами исследуемого объекта. Усиленное по яркости и трансформированное по спектру оптическое изображение поверхности объекта наблюдается визуально или регистрируется с выходного экрана ЭОП с помощью окуляра. Используется двухкамерный ЭОП типа 6ЭП21МГ с электростатической фокусировкой электронного изображения; ЭОП работает в статическом режиме и питается напряжением 25 кВ от маломощного высоковольтного преобразователя напряжения. С выходного люминофорного экрана ЭОП изображение наблюдается визуально с помощью окуляра или регистрируется фотодатчиком 5. В качестве фотодатчика применен фоторезистор типа ФСК-Г1, электрический сигнал с которого поступает на стрелочный измеритель тока 7.
|
|||
|
Преимущества перед известными аналогами Высокая оптическая чувствительность, меньший уровень шумов, более широкий диапазон температур; использован специальный ИК-светофильтр с лямда гр. больше-равно 760 нм. |
|||
|
Стадия освоения Способ (метод) проверен в лабораторных условиях |
|||
|
Результаты испытаний Технология обеспечивает получение стабильных результатов |
|||
|
Технико-экономический эффект Экономия материалов, улучшение качества изделий. |
|||
|
Возможность передачи за рубеж Возможна передача за рубеж |
|||
|
Дата поступления материала 14.12.1999 |
