Номер

24-044-99

Наименование проекта

Электрогидроимпульсная штамповка тонкостенных деталей с рельефом для осветительной арматуры

Назначение

Изготовление из тонкого листового металла или сплава объемных сложных по форме деталей осветительной арматутуры с художественным орнаментом или рельефом.

Рекомендуемая область применения

Применяется при изготовлении осветительной арматуры с металлическими тонкостенными деталями.

Описание

Описание к ИЛ №24-044-99

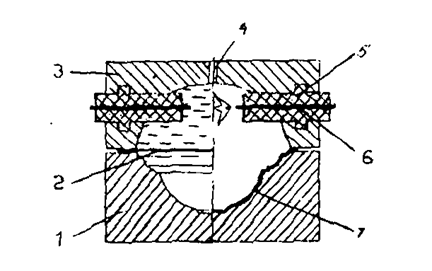

В матрицу 1 (см.рисунок) закладывают плоскую или предварительно деформированную заготовку 2 и поджимают крышкой 3, в которой смонтированы два электрода 6 в изоляторах 5. После герметизации внутреннюю полость через отверстие 4 заполняют водой. На электроды 6 подают импульсное напряжение, которое между электродами образует высоковольтный разряд. В жидкости создается импульсное давление, которое и деформирует заготовку в сторону матрицы.

При необходимости подают еще один или несколько разрядов, при которых заготовка не только принимает форму матрицы, но и заполняет рельеф, нанесенный на рабочие поверхности матрицы.

После поднятия крышки 3 и слива воды готовая деталь 7 извлекается из матрицы.

Преимущества перед известными аналогами

Требуется только матрица, не нужно изготовлять пуансон и подгонять рабочие поверхности его и матрицы; получают детали сложной объемной формы на простой по конструкции оснастке; позволяет наносить тонкий художественный рельеф на поверхности

Стадия освоения

Способ (метод) проверен в лабораторных условиях

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

Снижение материалоемкости.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

14.12.1999
