Описание к ИЛ №24-042-99

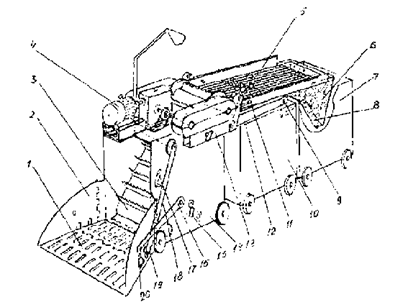

Картофелесортировальная машина состоит из питателя 1 (см.рисунок), наклонного лопастного транспортера 3, переборочного стола 5, приемников 7 картофеля.

Питатель представляет собой двустворчатый колебательный лоток, створки которого связаны между собой шарнирами. Задняя кромка лотка шарнирно крепится к корпусу 14, а передняя кромка скользит по полу безотрывно. Вторая створка лотка имеет боковинки с отверстиями для шатунов 18.

Для предотвращения попадания клубней под лоток с боков питатель снабжен раздвижными створками 2. Чтобы лоток при напоре в насыпь не выгибался вверх, на створках сделаны пазы, по которым стержень с гайками 20 перемещается в заданных пределах. Створки удерживаются в рабочем положении шаровыми гайками 20 и упорами 16.

Наклонный ленточный транспортер с лопастями установлен под углом 60 град. внутри корпуса и поднимает картофель на высоту 1 м. Скорость транспортера регулируется трехступенчатым редуктором.

Переборочный стол представляет собой прямоугольную рамку с боковинами. Ширина стола 50 см. Рабочая поверхность стола состоит из параллельно натянутых стальных тросов диаметром 5 мм. На тросы надеты резиновые втулки диаметром 40 мм и длиной по 30 мм.

Привод осуществляется от электродвигателя 4 через редуктор, цепную передачу, кривошипы и шатуны 11 и 19.

Переборочный стол опирается на два выдвижных ролика 9, а сверху удерживается роликами 12. Ролики 9 крепятся к телескопическим штангам, которые вставляются в квадратные трубы 13. Выдвижением штанги регулируется наклон стола и скорость движения картофеля.

Для работы машину разворачивают из транспортного положения в рабочее. Для этого питатель, удерживаемый крючком 17, освобождают и опускают вниз. Раздвижные створки, удерживаемые замками 15. разворачивают вперед к лотку. При включении электродвигателя через шатуны 18 и стержень колебания передаются створкам лотка, а через них картофелю Клубни, скатываясь по откосу насыпи, попадают на лопасти транспортера. Земля и мелкий мусор отряхиваются от клубней и через отверстия лотка просыпаются вниз. Далее клубни транспортером подаются на переборочный стол. За счет колебания стола и его наклона клубни раскатываются в один слой. Оператор крупные гнилые клубни удаляет вручную, продавливая их между втулками стола вниз, в контейнер 10 отходов. Здоровые клубни скатываются в контейнер по спуску-гасителю 6 из капроновой сетки с наклонными резиновыми полками 8.
