Описание к ИЛ №24-040-99

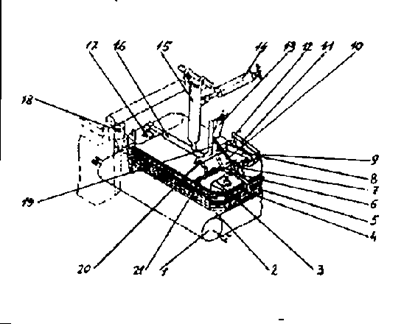

Устройство содержит питатель плоскосложенных мешков в виде горизонтального транспортера 1 (см.рисунок) с плоской несущей поверхностью 2, механизм перемещения мешка на позицию фасовки, состоящей из рамы 16, жестко закрепленной на штоке силового цилиндра 15, и механизма открывания клапана мешка, включающего смонтированные на раме натяжной элемент в виде стержня 21 и рычаг 9 с закрепленным на нем шарнирно пневмосхватом 4 для захвата клапана мешка.

На раме с противоположной пневмосхвату 4 стороны смонтирован пневмосхват 17 для захвата донной части мешка, а корпус цилиндра 15 подвешен над транспортером 1 шарнирно, кинематически связан со штоком силового цилиндра 14 и имеет возможность поворота в плоскости, перпендикулярной поверхности 2.

В механизме открывания клапана мешка стержень расположен между рамой и пневмосхватом 4. Рычаг кинематически связан со штоком силового цилиндра 13 и имеет возможность поворота в плоскости, перпендикулярно плоскости перемещения корпуса цилиндра 15, а ось симметрии пневмосхвата 4, благодаря параллелограммному механизму, имеет возможность во время перемещения рычага самоустанавливаться в плоскостях, параллельных плоскости перемещения корпуса цилиндра 15. При этом оси соответственно стержня вращения рычага и шарнира пневмосхвата 4 расположены в плоскостях, параллельных плоскости перемещения корпуса цилиндра 15 и перпендикулярно оси штока силового цилиндра 15.

Параллелограммный механизм состоит из ведущего, роль которого выполняет рычаг, и ведомого кривошипов 11, шатуна 8 и стойки 12. Шатун связан с осью 7, а стойка смонтирована на раме перпендикулярно оси 20 и расположена в плоскости перемещения корпуса цилиндра 15.

Механизм открывания клапана мешка дополнительно содержит приспособление для удержания клапана в открытом положении и состоит из двух фасонных пластин 6 и 5. Пластина 6 связана с рычагом жестко, а пластина 5 - шарнирно и благодаря двухкривошипному механизму 10 имеет возможность поворота в плоскости, параллельной плоскости перемещения рычага. При этом оси 7 и 3 шарниров пневмосхватов 4 и пластины 5 совпадают.

Двухкривошипный механизм содержит ведущий, роль которого выполняет рычаг, и ведомый кривошипы, шатун и стойку. Кривошип связан с корпусом шарнира пластины 5, а стойка жестко смонтирована на раме.

Для предотвращения снятия мешка с патрубка во время перемещения корпуса цилиндра 15 в исходное состояние пластины 6 и 5 выполнены из пружинной ленты.
