Описание к ИЛ №24-018-99

Устройство для электродуговой сварки включает сварочный трансформатор и вспомогательный трансформатор с отдельными магнитопроводами. Первичная обмотка сварочного трансформатора одной клеммой подключена к выводной клемме сети через встречно включенную обмотку вспомогательного трансформатора.

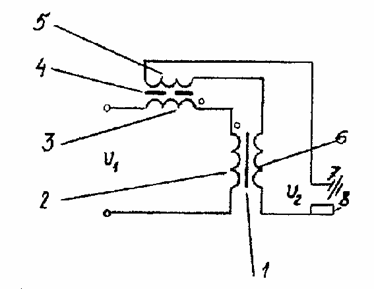

Сварочный трансформатор имеет магнитопровод 1 (см.рисунок), на котором размещены первичная обмотка 2 и вторичная обмотка 6. Вспомогательный трансформатор имеет магнитопровод 4, на котором размещены первичная обмотка 5 и вторичная обмотка 3. Первичная обмотка 2 сварочного трансформатора одним выводом подключена встречно к выводной клемме вторичной обмотки 3 вспомогательного трансформатора. Первичная обмотка 5 вспомогательного трансформатора последовательно соединена с вторичной обмоткой 6 сварочного трансформатора через электрод 7 и сварочное изделие 8.

При включении устройства к сети напряжение u1 прикладывается к первичной обмотке 2 сварочного трансформатора и вторичной обмотке 3 вспомогательного трансформатора. При наличии большего сопротивления между электродом и свариваемым изделием протекает ток холостого хода 0,5 А, и создаваемый им магнитный поток индуктирует в первичной обмотке 2 сварочного трансформатора ЭДС Е1, а во вторичной обмотке 6 ЭДС Е2, равную u2. Падение напряжения на вторичной обмотке 3 вспомогательного трансформатора составляет 0,5 В вследствие того, что магнитопровод 4 выполнен с воздушным зазором 2 - 4 мм, уменьшается индуктивность вспомогательного трансформатора, выполняющего также функции дросселя.

При первоначальном подключении сварочного трансформатора к сети через вторичную обмотку 3 вспомогательного трансформатора с магнитопроводом, выполняющих функцию дросселя, уменьшается насыщение магнитной цепи сварочного трансформатора и соответственно уменьшается пусковой ток.

После поджигания дуги между электродом и сварочным изделием во вторичной цепи сварочного трансформатора протекает ток.
