Номер 24-004-99 |
|||
|
Наименование проекта Автоматическое управление озонаторной установкой |
|||
|
Назначение Получение стабильного во времени выходного параметра и его контроля. |
|||
|
Рекомендуемая область применения Применение в озонаторных установках. |
|||
|

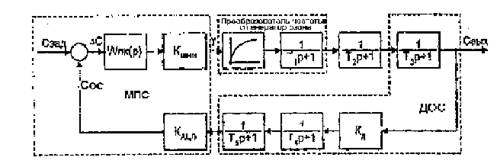

Описание Описание к ИЛ №24-004-99 Структурная схема автоматического управления озонаторной установкой включает - микропроцессорную систему (МПС), датчик обратной связи (ДОС), постоянные времени (Т1 - Т5), коэффициент (К) передачи соответствующих элементов, передаточную функцию звена последовательной коррекции (wпк(р)), заданную (Сзад.) и выходную (Свых.) концентрации. По схеме разработана модель и произведен расчет на компьютере в пакете system view с целью определения динамических, точностных показателей системы, а также определения передаточной функции звена последовательной коррекции. Для реализации использован отладочный модуль на однокристальной 8-разрядной микроЭВМ фирмы intel 80c51gb, с внешним ОЗУ 32 Кб и ПЗУ до 64 Кб, имеющий возможность связи с ЭВМ высшего уровня через интерфейс rs-232. Для индикации использован алфавитно-цифровой дисплейный модуль фирмы powertip на 32 знака-места. При отладке программ использован эмулятор ПЗУ, непосредственно связывающий микропроцессорную систему с ibm pc по rs-232. Принцип работы датчика концентрации озона основан на резонансном поглощении молекулами озона ультрафиолетового излучения с длиной волны 254 нм. Имеется электронное устройство для измерения расхода кислорода, собранное на стандартных элементах.
|
|||
|
Преимущества перед известными аналогами Создана относительно простая и дешевая система, отличается простотой обслуживания. |
|||
|
Стадия освоения Внедрено в производство |
|||
|
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
|||
|
Технико-экономический эффект Снижение трудоемкости |
|||
|
Возможность передачи за рубеж Возможна передача за рубеж |
|||
|
Дата поступления материала 09.12.1999 |
