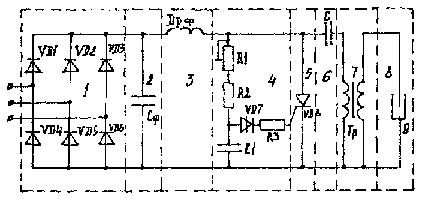

Для питания озонаторов производительностью 1,0-10 г/ч используют тиристорный преобразователь частоты, включающий сетевой выпрямитель 1 (рис.1), фильтровые конденсатор 2 и дроссель 3, силовой тиристор 4, формирователь 5 импульсов управления тиристорами, блок 6 конденсаторов и высоковольтный трансформатор 7, нагрузкой которого является озонатор 8. Питание тиристорного преобразователя частоты осуществляется как от трехфазной, так и от однофазной силовой сети.

Диоды vd1-vd6 преобразуют переменное напряжение трехфазной сети в выпрямленное, конденсатор С-ф и дроссель dрф сглаживают пульсации напряжения на выходе сетевого выпрямителя. Формирователь импульсов управления силовым тиристором vd8 выполнен на элементах r1, r2, c1 и vd7.

Если тиристор vd8 закрыт, то конденсатор С1 заряжается через резисторы r1 и r2. Включение тиристора vd8 происходит в тот момент, когда напряжение на конденсаторе С1 равно напряжению включения динистора vd7. При этом С1 разряжается через динистор vd7 на управляющий переход тиристора vd8.

При включении тиристора vd8 предварительно заряженный конденсатор С разряжается на первичную обмотку высоковольтного трансформатора, а на вторичной обмотке высоковольтного трансформатора формируется импульс напряжения, инициирующий электрический разряд в озонаторе. Выключение тиристора vd8 происходит в тот момент, когда ток через тиристор равняется нулю. На процесс выключения тиристора vd8 оказывает непосредственное влияние и емкость диэлектрических барьеров озонатора. Частоту переменного напряжения, которое формируется на вторичной обмотке высоковольтного трансформатора при периодической коммутации тиристора vd8, регулируют переменным резистором r1, от величины которого зависит время заряда конденсатора С1.

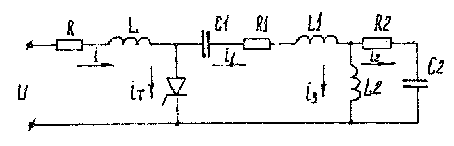

Параметры фильтрового дросселя представлены на схеме замещения (рис.2) индуктивностью l и сопротивлением r. Емкость С1соответствует блоку конденсатора С, высоковольтный трансформатор моделируется индуктивностью рассеяния l1, индуктивностью намагничивания и активным сопротивлением обмоток, а озонатор - емкостью С2.
