Описание к ИЛn12-083-99

Диагностирование гидроцелиндров по параметрам негерметичности уплотнительных узлов осуществляется с помощью предлагаемого устройства.

Принцип действия устройства основан на создании перепада давлений контролируемой среды, в качестве которой используется атмосферный воздух, в результате перемещения штока гидроцилиндра. Определяется перепад давления контролируемой среды через уплотнители, и измеряются давление контролируемой среды в полости низкого давления, объем контролируемой среды, вытесненной из полости высокого давления и объем контролируемой среды поступившей в полость низкого давления при неподвижном штоке. Шток перемещается с помощью тягового устройства.

В процессе испытания гидроцилиндра с помощью предлагаемого устройства, в несколько этапов определяются удельные массовые утечки газа в динамическом и статическом режимах для поршневых и штоковых уплотнителей. Полученные значения удельных утечек воздуха сопоставляются с экспериментально полученной зависимостью утечек воздуха и конкретной рабочей жидкости. На основании этого ставится диагноз о состоянии уплотнителей гидроцилиндра. Помимо того, резкие изменения показаний мановакууметров придвижении штока указывают на наличие повреждений уплотняемой поверхности штока и корпуса гидроцилиндра, например, царапины, вмятины, задиры. Соотнесение показаний мановакуумметров с длиной штока позволяет локализовать эти повреждения без разборки гидроцилиндра.

Данный способ проверки герметичности гидроцилиндров имеет следующие преимущества:

высокая точность из-за незначительной зависимости вязкости воздуха от температуры, его высокой проницаемости;достоверность диагноза динамического для гидроцилиндров работающих циклически, статического для гидроцилиндров поддержки;

возможность локализации повреждений уплотняемых поверхностей;низкая потребляемая мощность;безопасность;простота конструкции и управления;отсутствие потерь рабочей жидкости;экологичность; экономичность;высокая культура производства.

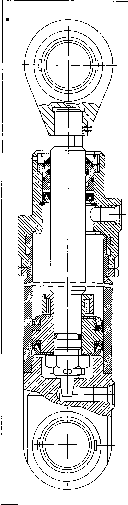

Рис.
