Номер

10-050-99

Наименование проекта

Устройство для переработки текстильных волокон.

Назначение

Для производства нетканых текстильных материалов в прядильном производстве текстильной промышленности.

Рекомендуемая область применения

Производство нетканых материалов в прядильном производстве.

Описание

Устройство содержит узел питания, расчесывающие барабаны, взаимодействующие с ними пары рабочих валиков, рандомизаторы и соровыделяющую поверх­ность, при этом каждый рандомизатор содержит винтовой вентилятор с входным и выходным соплами, взаимодействующий с соответствующим расчесывающим барабаном, а соровыделяющая поверхность имеет высту­пы, имеет в продольном сечении треугольную форму.

На рис.1 изображено устройство для разработки текстильных волокон; на рис. 2 - соровыделяющая поверхность.

Устройство содержит расчесывающие ба­рабаны 2, 9, 17, пару рабочих валиков 3, рандомизаторы, каждый из которых содержит расчесывающий барабан 4, 12 и винтовой вентилятор 6, 14 с входными 7, 15 и выходными 8, 16 соплами, расчесывающие барабаны 9, 12 имеют бегуны 10, 18.

Под расчесывающими барабанами 9, 12 установлены соровыделяющие поверхности 11, 19, имеющие в продольном сечении треугольную форму.

Устройство для разработки текстильных волокон работает следующим образом.

Волокно в виде настила поступает на узел питания 1, затем разрабатывается предварительно расчесывающим барабаном 2 и расчесывающей парой 3, после чего разработанное волокно попадает на расчесы­вающий барабан 4 рандомизатора, на котором слой волокна подрыхляется бегуном 5 и волокно ориентируется в поперечном и продольном направлении винтовым вентиля­тором б рандомизатора, вращающимся с определенной частотой в зависимости от того, какую ориентацию необходимо пол­учить в слое, а необходимое количество воздуха и скорость его прохождения регули­руется соплом 7, а затем воздушный поток нагнетаемым винтовым вентилятором 6 сдувает подрыхленное волокно с расчесыва­ющего барабана 4 по соплу 8 на следующий расчесывающий барабан 9, где волокно попадает под воздействие второго рандоми­затора, включающего расчесывающий бара­бан 9 и винтовой вентилятор 14 и соровыделяющую поверхность 11. Выступы на элементе 20 соровыделяющей поверхности 11 имеют углы 21 и 22, обеспечивающие постепенное смещение волокон в поперечном направлении по ходу технологического про­цесса и воздушного потока - направления по стрелке и выделения сора и пыли.

Расчесывающий барабан 9 взаимодейст­вует также с валиком 10 и снимает с него волокна, полученные с бегуна 5, минуя зону контакта расчесывающих барабанов 4 и 9.

После расчесывающего барабана 9 волок­но попадает на расчесывающий барабан 12, через зону контакта, где повторяется рандомизация, которая начинается с подрыхления слоя волокон бегуном 13 и продолжа­ется активным, регулируемым винтовым вентилятором 14 через сопло 15 и сопло 16, а затем волокно сдувается с расчесывающего барабана 12 на расчесывающий барабан 17, где производится еще одна рандомизация волокна на соровыделяющей поверхности 19 и выделение при этом пыли и сора. После этого расчесывающий барабан 17 снимает волокно с велика 18, который в свою очередь снимает волокно с бегуна 13, и далее разработанное подокно отсасывается под действием тяги воздуха вентилятора быстро­ходного конденсора в смеситель СН-4У.

Необходимо отметить, что соровыделяю­щие поверхности 11 и 19 являются секци­онными и состоят из элементов, показанных на рис. 2.

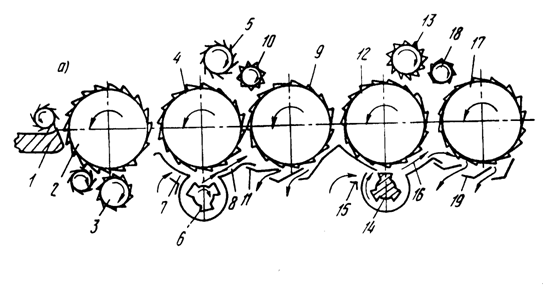

Рис.1. Устройство для переработки текстильных волокон



Рис.2. Соровыделяющая поверхность

Преимущества перед известными аналогами

Имеет дополнительный рандомизатор и соровыделяющую поверхность.

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Повысилось качество обработанного волокнистого материала.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

13.10.1999
