Основонаблюдатель ткацкого станка разработан с целью снижения обрывности ос­новных нитей в зоне ламельного прибора, так как основные нити, выработанные по кардной системе прядения име­ют местные утолщения, узлы, непропряды и при перемещении в зоне основонаблюдателя, подвергаются повышенному пуховыделению, истиранию и затяжкам при контакте с ламелями, что увеличивает об­рывность.

Предлагаемый основонаблюдатель позволяет снизить обрывность путем встряхивания основных нитей за каждый цикл работы станка.

Основонаблюдатель имеет направляющий пруток 3 (рис.1), рас­положенный под нитями 2, на которые надеты ламели 1. Пруток 3 свободно установлен в направляющих 4. В нижней зоне направляющих 4 расположен двухплечный рычаг 5, ось 6 которого совпа­дает с осью 7 прутка 3, при этом на одном плече рычага 5 имеется ролик 8, установленный с воз­можностью свободного вращения и взаимодействия с прутком 3, а дру­гое плечо взаимодействует через тягу 9 с батанным механизмом (на рис. не показан).

Батанный механизм воздействует на двухплечный рычаг 5. Ролик 8 совершает качательное движение и воздействует на пруток 3, за­ставляя последний подниматься в вертикальной плоскости. При этом подъеме прутка перемещаются вверх нити 2 и ламели 1. При движении ролика 8 в обратном направлении операция подъема прутка 3, нитей 2 и ламелей 1 повторяется.

Встряхиванию нити основы подвергаются два раза за один обо­рот главного вала. Высота подъема прутка 3 регулируется до 10 мм за счет изменения диаметра ролика.

Применение таких основонаблюдателей позволяет постоянно встряхивать ламели, что исключает их противодействие движущимся нитям и снижает обрывность.

Новшество защищено а. с. 1664920А1.

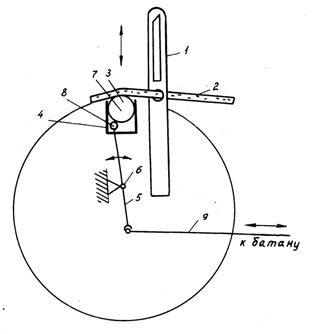

Рис.1. Основонаблюдатель ткацкого станка
