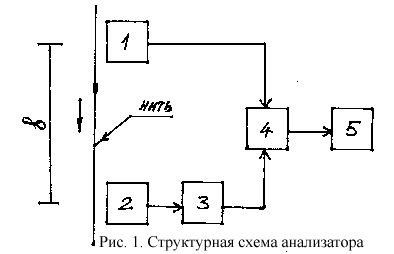

На рисунке 1 изображена структурная схема анализатора АП-1.

Анализатор содержит два датчика 1,2 толщины нити.Датчики расположены вдоль траектории движения нити на расстоянииbдруг от друга , равном или большем средней длины волокон. Датчик 1соединен с первым входом порогового элемента 4, датчик 2 через аттенюатор 3 соединен со вторым входом порогового элемента .Выход пороговогоэлемента

соединен с входом счетчика импульсов 5.

Анализатор реализует способ обнаружения пороков по индексу подобия ( А. с. № 1640644 ). Согласно способу обнаружения пороков, положенному в основу анализатора , порок будет зафиксирован при выполненииусловия

k = d ( l ) / d ( l +b )> kд

Преобразуя это выражение, получим

d (l) / kд> d ( l + b )

Анализатор работает следующим образом.

Контролируемая нить с помощью механизма протяжки ( не показан ) движется в поле зрения фотоэлектрических датчиков 1,2, частично перекрывая поток ИК излучения. На выходе датчиков возникают сигналы, пропорциональные текущим значениям диаметра пряжиd ( l )иd ( l+b ).Сигнал с датчика 2 ослабляется аттенюатором 3 в Кд раз и поступает на второй вход порогового элемента 4, на первый вход которого подается сигнал с датчика 1. В случае, если ослабленный в Кд раз сигнал второго датчика превысит сигнал первого датчика, пороговый элемент вырабатывает импульс, переключающий счетчик 5 пороков нити.

Установлена тесная корреляционная связь между показаниями анализатора АП-1 иuster-tester 2 ( r =0,95). Сравнение относительных ошибок среднего, полученных при работе на приборах, свидетельствует о том, что анализатор АП-1 позволяет получить числовые характеристики дефектности пряжи и нитей, с показателями точности, не ниже, чемuster-tester 2, что является косвенным подтверждением работоспособности анализатора АП-1.
