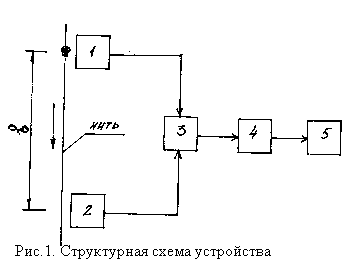

На рисунке 1 изображена структурная схема устройства .

Устройство содержит два датчика 1,2 толщины нити. Датчики расположены вдоль

траектории движения нити на расстоянииbдруг от друга . Датчик 1 соединен с первым входом блока деления 3, датчик 2 соединен со вторым входом блока деления 3. Выход блока деления связан с входом порогового элемента 4 , выход которого соединен с входом счетчика импульсов 5.

Контролируемая нить с помощью механизма протяжки ( не показан ) движется в поле зрения датчиков 1,2 . Сигналы с датчиков , характеризующие текущие значения толщины нитиd ( l )иd ( l + b ),поступают в блок деления аналоговых сигналов 3, который непрерывно определяет отношение двух сигналов

k= d ( l ) / d ( l + b )

С выхода блока деления аналоговый сигнал , пропорциональный частному от деления , поступает на вход порогового элемента 4.В случае, если сигнал с блока деления превышает уровень срабатывания порогового элемента 4., на выходе последнего формируется импульс , переключающий счетчик 5 пороков нити.

Расстояние между датчикамиbвыбрано из условия достижения корреляционной независимости значенийd ( l )иd ( l + b ) .Для реальной пряжи независимость значений поперечника наблюдается при расстояниях между сечениями , превышающих среднюю длину волокон. Таким образом , в разработанном устройстве текущее ( мгновенное ) значение толщины сравнивают с другим текущим ( мгновенным ) значением .За порок принимается существенный перепад толщины, т.е. место на нити , отличающееся от соседнего участка вkраз по толщине.Из определения"порок''исключено понятие среднего значения , которое для нестационарной толщины нити не может быть строго установлено .

Применение устройства для обнаружения пороков нити позволяет повысить объективность и производительность контроля .
