Результат выполнения конструкторской разработки.

Устройство для обрезки труб (см. рис. 1, 2) содержит приводную планшайбу 1, установленную в корпусе 2 на подшипниках. Приводная планшайба 1 приводится во вращение клиновым ремнем 3. На оси 4 приводной планшайбы 1 подвижно установлены эксцентрики 5 и 6. На эксцентрике 5 установлен на подшипнике отламывающий ролик 7 и жестко закреплен груз 8, а на эксцентрике 6, выполненном с пазом, установлены дисковый клиновый нож 9 и по обе стороны от него дополнительный отламывающий ролик 10 и амортизатор 11, выполненный также в виде ролика. Дополнительный отламывающий ролик и амортизатор выполнены из резины. Эксцентрик 6 выполнен с пазом 12, в котором установлен груз 13, имеющий возможность перемещения вдоль оси паза 12. Груз 13 связан с эксцентриком 6 упругим элементом 14, выполненным, например, в виде пружины, работающей на сжатие. Со стороны, противоположной оси 4, на приводной планшайбе закреплены две оси 15 с опорными роликами 16. Эксцентрики 5 и 6 с грузами 8 и 13 удерживаются в исходном положении пружиной 17. В исходном положении дисковый клиновый нож и отламывающий ролик максимально удалены от центра приводной планшайбы.

В отверстие приводной планшайбы вводится труба и приводная планшайба приводится во вращение клиновым ремнем. Под действием центробежных сил грузы расходятся, поворачивая эксцентрики вокруг оси, а дисковый клиновый нож с дополнительным отламывающим роликом и амортизатором и отламывающий ролик приближаются к трубе до упора. При этом под действием центробежных сил и упругих сил упругого элемента груз перемещается вдоль паза, плавно увеличивая свое расстояние от оси, что приводит к плавному разлету груза и, следовательно, к плавному перемещению дискового клинового ножа к трубе, в результате чего значительно снижается сила удара дискового клинового ножа о трубу в начальный момент резания.

При приближении дискового клинового ножа к трубе сначала с ней соприкасается амортизатор, который одновременно дополнительно центрирует трубу относительно отверстия приводной планшайбы и снижает удар дискового клинового ножа о трубу в начальный момент резания. Дополнительный отламывающий ролик также соприкасается с трубой, но одновременно с дисковым клиновым ножом и с обрезаемой частью трубы и, воздействуя на нее с усилием, повышает эффективность работы отламывающего ролика по отламыванию обрезаемой части трубы в конце ее обрезки.

По окончании процесса резания трубы приводная планшайба останавливается, эксцентрики под действием пружины, а груз под действием упругого элемента возвращаются в исходное положение.

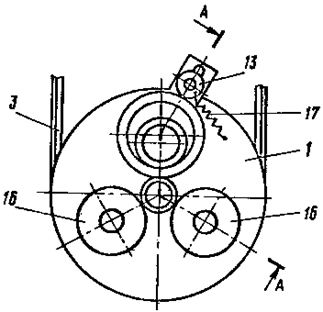

Рис.1. Устройство для обрезки труб

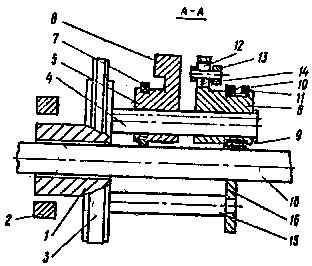

Рис.2. Сечение А - А
