Результат выполнения конструкторской разработки.

Литейная форма содержит (см. рис.) верхнюю крышку 1, верхнюю полость заливаемого объема 2, слой кремниевых стержней 3, нижнюю полость заливаемого объема 4, основание 5 литейной формы, литниковое отверстие с вставленной в него кварцевой лейкой 6.

В процессе сборки на графитовое основание 5 устанавливают боковое кольцо и располагают на кремниевых опорах слой кремниевых стержней 3, разделяющий заливаемый объем литейной формы на нижнюю 4 и верхнюю 2 полости. Соотношение объемов полостей обеспечивается подбором высоты кремниевых опор. В центре слоя стержней оставляется отверстие диаметром не менее диаметра литникового отверстия в верхней крышке 1. В литниковое отверстие вставляется надставочная кварцевая лейка для кристаллизации избытка расплава. Объем укладываемых стержней составляет 0,1 - 0,2 от расчетного объема литейной формы и изменяется подбором диаметра стержней. Расплав заполняет литейную форму, кристаллизация начинается от графитовых частей литейной формы и от слоя кремниевых стержней, нагретых до 900-1050 °С. За счет введения стержней скорость кристаллизации увеличивается на 30-40%. При этом зеркало расплава в подстаточной лейке не успевает закристаллизироваться и увеличивающийся при кристаллизации в объеме литейной формы кремний через отверстие в слое кремниевых стержней и литниковое отверстие отливается в лейку.

Кремниевые стержни сплавляются с залитым расплавом и становятся частью пластины.

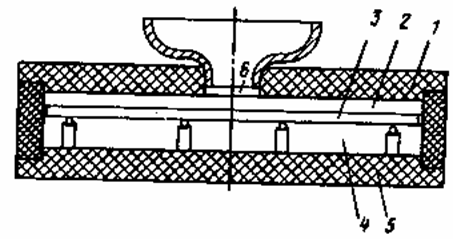

Рис. Литниковая форма с усложненными стержнями в сборе
