Устройство (см. рис.) содержит корпус, на котором смонтирована звездочка 1 для разделения предметов 2, механизм перемещения предметов, представляющий собой укрепленный на валу 5 диск 6 с П-образным пазом и концентрично укрепленную относительно него направляющую 7 с выемкой, приспособление для нанесения клея, включающее ролик 3 из пористого материала, взаимодействующий с диском 10, частично погруженный в клей в ванне 11, снабженной ракелем 12, магазин этикеток, выполненный в виде лотка 13, в котором установлен блок этикеток 4, подпираемый пружинной планкой 14 к разгрузочному отверстию, выполненному в направляющей 7, и отверстие для ролика. Устройство снабжено турникетной звездочкой 9, установленной на оси 15 неподвижного кронштейна 8 смонтированной с возможностью вращения и взаимодействия с предметами и этикетками, при этом кронштейн установлен в П-образном пазу диска механизма перемещения предметов. Звездочка служит для дополнительного прижатия этикеток к предметам сразу после их переноса на последние, а также удержания концами лучей этикеток в стопе магазина от их деформации и выпадения.

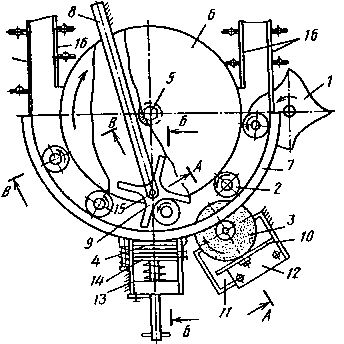

Рис. Устройство для наклейки этикеток
