Результат выполнения конструкторской разработки.

Полосовой фильтр содержит отрезок 1 линии передачи, к которому на расстоянияхl, равных четверти длины волны, подключены регулярные2и ступенчатые 3 шлейфы, одни концы 4 и 5 которых коротко замкнуты. В точках 6 и 7 подключения ступенчатых шлейфов 3 к отрезку 1 линии передачи подключены дополнительные ступенчатые шлейфы 8.

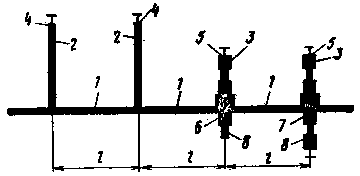

Рис. Полосовой фильтр

Полосовой фильтр работает следующим образом.

СВЧ-сигнал в полосе пропускания проходит по отрезку 1 линии передачи, в полосе заграждения отражается, благодаря наличию шлейфов 2, 3 и 8.

Ширина полосы заграждения полосового фильтра зависит от подавления паразитных полос пропускания, возникающих на нечетных гармониках основной частоты. Наличие дополнительных ступенчатых шлейфов 8 позволяет увеличить порядок реактансной функции входных проводимостей ступенчатых шлейфов 3, подключенных к отрезку 1. При этом дополнительные ступенчатые шлейфы 8 могут быть как короткозамкнутые, так и разомкнуты. Чем больше ступеней содержат ступенчатые 3 и дополнительные 8 шлейфы, тем больше возможная полоса заграждения полосового фильтра.
