Номер 08-123-99 |
Наименование проекта Индукционный расходомер |
Назначение Акустические измерения уровня жидкости в скважинах, баках, водоемах |
Рекомендуемая область применения Гидрогеология, приборостроение |
Описание
Результат выполнения конструкторской разработки. Устройство (см. рис.) содержит акустический канал, выполненный в виде полой трубки 1 с отверстием, внутренняя полость которой снабжена кольцевыми коническими канавками, образующими уступы, распределенные вдоль оси трубки с шагом квантования уровня. В нижней части трубки установлено приемно-излучающее устройство 2, подключенное к генератору 3 зондирующих импульсов и к электрической схеме измерения, состоящей из усилителя-формирователя 4, линии задержки 5, клапана 6, счетчика импульсов 7, триггера 8 и амплитудного селектора 9. Поверхности уступов могут быть сферическими, а диаметры уступов выполняют увеличивающимися в сторону нижнего конца канала. Устройство работает следующим образом. Генератор зондирующих импульсов вырабатывает прямоугольный импульс, возбуждающий излучатель приемно-излучающего устройства 2, который возбуждает акустический импульс, распространяющийся в трубке 1. Часть импульса с генератора 3 подается на бистабильный триггер 8, на выходе которого появляется напряжение, отпирающее клапан 6, представляющий собой транзисторный бесконтактный ключ. Отраженные от поверхностей уступов и от границы уровня жидкости акустические импульсы принимаются приемно-излучающим устройством 2 и подаются одновременно на амплитудный селектор 9 и усилитель-формирователь 4. Амплитудный селектор 9 выделяет импульсы, амплитуда которых больше заданной, поэтому попадающие на его вход отраженные от уступов импульсы не проходят на его выход, а импульс, отраженный от поверхности жидкости, проходит, так как его амплитуда существенно больше амплитуды импульсов, отраженных от уступов. Импульсы, усиленные усилителем-формирователем 4 через линию задержки 5 и открытый клапан 6, подаются на вход счетчика импульсов 7 и сосчитываются им. Импульс, отраженный от поверхности жидкости и прошедший через амплитудный селектор 9, поступает на триггер 8 и перебрасывает его в другое состояние, закрывая клапан 6 и вход счетчика 7. Таким образом, на табло счетчика выставляется число, соответствующее значению уровня жидкости. При этом на результат измерений не влияют изменения температуры, состава и свойств жидкости. Применение установки позволило значительно повысить точность измерений при изменении температуры, состояния и свойств среды, в которой распространяется акустический импульс.

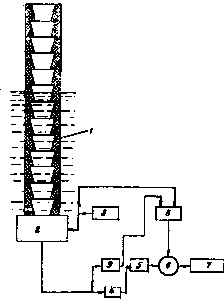

Рис. Индукционный расходомер |
Преимущества перед известными аналогами Конструктивные особенности |
Стадия освоения Внедрено в производство |
Результаты испытаний Технология обеспечивает получение стабильных результатов |
Технико-экономический эффект Повышение точности измерений при изменении состояния и свойств жидкости |
Возможность передачи за рубеж Возможна передача за рубеж |
Дата поступления материала 27.09.1999 |
