Результат выполнения конструкторской разработки.

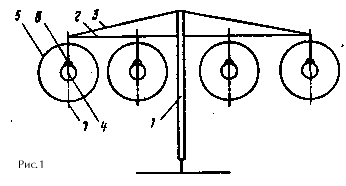

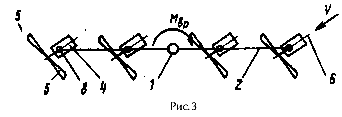

На рис. 1 представлена ветростанция, общий вид; на рис.2 - то же, при фронтальном напрвлении ветра, вид сверху; на рис.3 - то же, при косой обдувке ветростанции, вид сверху.

Ветростанция (см. рис. 1-3) содержит центральный вертикальный поворотный ствол 1, прикрепленные к нему радиальные кронштейны 2, расположенные в одной плоскости, тросовые растяжки 3, связанные с кронштейнами 2 и стволом 1 и установленные на кронштейнах 2 ветродвигатели 4 с крыльчатыми колесами 5, имеющими горизонтальные оси 6 вращения. Каждый ветродвигатель 4 установлен с возможностью поворота в горизонтальной плоскости вокруг вертикальной оси 7, проходящей через ось 6 вращения колеса 5. Каждый ветродвигатель установлен на кронштейне при помощи сферического шарнира 8.

Воздушный поток, натекая фронтально на крыльчатые колеса 5 ветростанции, вызывает их вращение. При изменении направления ветра колеса 5 с ветродвигателями 4 поворачиваются на шарнирах 8 относительно осей 7 до совмещения осей 6 с направлением ветра. При дальнейшем изменении направления ветра и уменьшении угла между вектором скорости ветра и плоскостью расположения кронштейнов 2 колеса 5 начинают аэродинамически затенять друг друга. В результате возникает вращающий момент, разворащивающий ствол 1 с кронштейнами 2 навстречу ветру.

Увеличение скорости ветра выше расчетной вызывает поворот ветродвигателей 4 в вертикальных плоскостях на шарнирах 8 и вывод колес 5 из-под ветра.
