Результат выполнения конструкторской разработки.

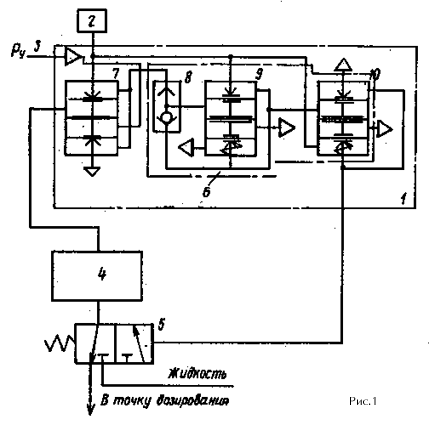

Дозатор (см. рис.1) содержит блок 1 управления, подключенный к пневматическому генератору 2, источнику 3 управляющего давления и верхней части дозирующей емкости 4, в нижней части которой установлен пневмоклапан 5, подключенный управляющим входом к выходу блока управления, причем блок 1 управления выполнен в виде триггера 6 и усилителя 7, инвертирующий вход которого подключен к источнику 3 управляющего давления, а неинвентирующий вход усилителя - к верхней части дозирующей емкости 4, цепь питания блока 1 управления соединена с пневматическим генератором 2, причем выход усилителя 7 подключен к установочному входу триггера 6, инверсный выход которого соединен с выходом блока 1 управления. Триггер 6 состоит из элемента ИЛИ 8, реле 9, прямой выход которого подключен к инвертору на реле 10. Коммутирующий вход пневмоклапана 5 соединен с дозирующей емкостью, нормально закрытый вход - с источником дозирующей жидкости, а нормально открытый выход - с потребителем.

Дозатор работает следующим образом:

В исходном состоянии дозирующая емкость 4 через пневмоклапан 5 соединена с потребителем и отсоединена от источника дозирующей жидкости. В момент прихода пневмоимпульса генератора 2 на выходе блока 1 управления появляется давление, переключающее пневмоклапан 5 так, что дозирующая емкость 4 отключается от потребителя и подключается к источнику дозирующей жидкости, после чего начинается фаза наполнения дозирующей емкости 4. При этом давление воздуха в ней повышается до величины управляющего давления Ру, после чего срабатывает блок 1 управления, который возвращает пневмоклапан 5 в исходное состояние и начинается фаза вытеснения жидкости из дозирующей емкости 4 к потребителю под действием сжатого в ней воздуха. После окончания вытеснения жидкости, а затем из пневмоимпульса дозатор возвращается в исходное состояние, после чего цикл дозирования повторяется.

Блок управления работает следующим образом:

В момент прихода пневмоимпульса генератора 2 воздух поступает через открытый участок сопло-заслонка нижней камеры реле 10 на управляющий вход пневмоклапана 5, который отключает дозирующую емкость 4 от точки дозирования и подключает ее к источнику дозируемой жидкости, начиная тем самым фазу наполнения.

После того, как давление в дозирующей емкости 4 превысит управляющее, усилитель 7 переключается, открыв участок сопло-заслонка верхней камеры, через который сжатый воздух с выхода пневмогенератора 2 поступит на вход элемента ИЛИ 8, являющегося установочным в единицу триггера на элементах 8, 9 и 10. Сжатый воздух с выхода элемента ИЛИ 8 поступает в верхнюю управляющую камеру реле 9, переключая его в единичное состояние, и сжатый воздух с выхода пневмогенератора 2 через открытый участок сопло-заслонка реле 9 поступает на вход реле 10 и второй вход элемента ИЛИ 8. При поступлении сжатого воздуха в верхнюю управляющую камеру реле 10, выход его через открытый участок сопло-заслонка верхней камеры соединяется с атмосферой, что вызывает возвращение пневмоклапана 4 в исходное состояние, определив фазу вытеснения жидкости из дозирующей емкости.
