Результат выполнения конструкторской разработки.

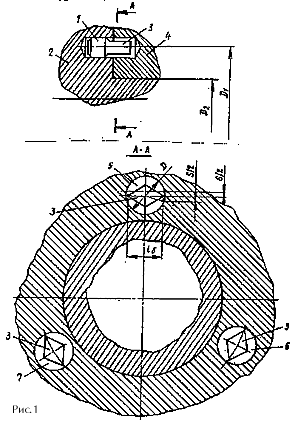

Центрирующий штифт (см. рис.1) имеет цилиндрический участок 1, предназначенный для запрессовки в охватываемом центрируемом элементе 2, и соосный с ним центрирующий участок 3, предназначенный для размещения в охватывающем центрируемом элементе 4.
