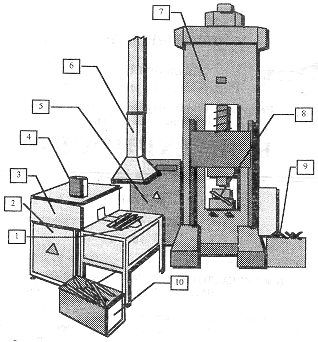

Высокочастотная установка (см. рис.) состоит из следующих основных составных частей и узлов : 1- высокочастотный индуктор, 2 - батарея компенсирующих конденсаторов, 3 - высокочастотный согласующий трансформатор нагревательного поста "Петра - 0310В", 4 - пульт управления нагревательным постом, 5 - тиристорный преобразователь "Петра - 0115А", 6 - вытяжная вентиляционная камера, 7 - штамповый пресс УЗПА, 8 - штампы пресса, 9 - бункер для изготавливаемых деталей, 10 - тара для заготовок.

Основными деталями установки являются индукционный нагревательный пост, включающий двухвитковый индуктор 1, батарея высокочастотных конденсаторов 2, высокочастотный согласующий трансформатор 3, а также регулируемый источник тока повышенной частоты 5, представляющий собой статический тиристорный преобразователь частоты с однофазным выходом.

Загрузка индуктора 1 для нагрева заготовок из черных металлов производится непосредственно штамповщиком. При включении источника питания 5 установки рабочая частота нагревательного поста автоматически настраивается на резонансную частоту, либо поддерживает заданную величину тока индуктора.

В процессе форсированного нагрева заготовки источник питания ТВЧ поддерживает максимальную мощность установки, которую можно регулировать вручную. Стабилизация процесса нагрева осуществляется автоматически изменением рабочей частоты.

После достижения в процессе нагрева необходимой температуры заготовки ее выдерживают определенное время, а затем производят штамповку детали.

Индукционный нагревательный комплекс комплектуется серийным источником питания - статическим преобразователем частоты типа "Петра - 0115А" (ТУ 3416 - 001- 03716963 - 97, товарный знак зарегистрирован с приоритетом от 5.05.91 г., свид-во № 105331).
