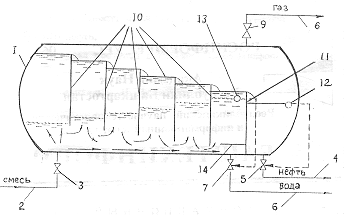

Конструкция аппарата содержит корпус 1 (см. рис.), подводящий патрубок 2 с задвижкой 3, отводящий нефть патрубок 4 с задвижкой 5, отводящий воду патрубок 6 с задвижкой 7, отводящий газ патрубок 8 с задвижкой 9, поперечные перегородки 10, открытые снизу и сверху, перегородку 11, отделяющую отсек для нефти, регулятор уровня нефть-газ 12, регулятор уровня нефть-вода 13, горизонтальную перегородку 14.

Поперечные перегородки не перекрывают сечение корпуса , а оставляют щели сверху и снизу, причем они имеют одинаковую высоту, но размещены внутри корпуса со смещением относительно друг друга, образуя понижающиеся ступеньки по направлению движения потока жидкости внутри корпуса аппарата.

Водонефтегазовую смесь подают в аппарат перед первой (слева) поперечной перегородкой. Здесь начинается процесс разделения потока на газ, нефть и воду. Газ, выделяясь, занимает верхнюю часть корпуса. Выделившаяся вода занимает нижнюю часть корпуса и свободно движется под поперечными перегородками до отводящего воду патрубка. Нефть и водонефтяная эмульсия занимают пространство перед первой перегородкой. Эмульсия из-под нижнего обреза перегородки попадает в следующий отсек.

Отделившаяся от воды нефть в каждом отсеке может уходить через верхний край перегородки. Поскольку каждая следующая перегородка вдоль движения потока расположена ниже, нефть последовательно переливается, создавая условия для интенсивного отвода газа и воды. Таким образом обеспечивается многоступенчатое отделение газа и воды при переливе нефти через поперечные перегородки и отбор нефти с тонкого верхнего слоя, а воды - с самого нижнего слоя.

Под аппарат могут быть оборудованы широко применяемые на производстве горизонтальные цилиндрические емкости любой вместимости от 25 до 200 м3. Число и высота перегородок определяются расчетом.
