Разработан привод, позволяющий сократить в два раза потребность в станках-качалках и уменьшить нагрузки на головку балансира, благодаря тому, что скважинное оборудование работает в противоположных фазах.

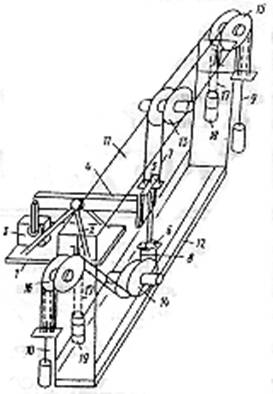

На рисунке изображен групповой привод штанговых насосов в аксонометрии.

Групповой привод штанговых насосов состоит из уравновешенного на фундаменте 1 станка-качалки 2 с уравновешивающим грузом 3. К балансиру 4 станка-качалки с помощью верхнего 5 и нижнего 6 узлов крепления присоединены канатные подвески 7 и 8, каждая из которых соединена с устьевыми штоками 9 и 10 колонн штанг (не показаны). Рядом со станком - качалкой на стойке 11, установленной на основании 12, смонтированы две пары направляющих шкивов 13,14 и 15, 16. Шкивы 13 и 14 - двухручьевые, смонтированы у головки балансира, а шкивы 15 и 16 - четырехручьевые, установлены у устьев скважин. Через шкивы 15 и 16 посредством гибкой связи 17 канатные подвески связаны с дополнительными уравновешивающими контр - грузами 18 и 19.

Групповой привод работает следующим образом.

Посредством канатных подвесок 7 и 8 , направляющих шкивов 13,14,15,16 и узлов крепления 5 и 6 устьевые штоки 9 и 10 колонн штанг соединяют с головкой балансира 4 станка - качалки 2. Подключение скважины , в которой нагрузка в точке подвеса штанг больше, производят через канатную подвеску 8 и направляющие шкивы 16 и 14 к нижнему узлу крепления 6 головки балансира 5 станка - качалки 2. Скважина с меньшей нагрузкой в точке подвеса штанг подключается к верхнему узлу крепления 5. Уравновешивание станка - качалки 2 обеспечивает уравновешивающий груз 3. При ходе переднего плеча балансира вниз устьевой шток 10 более нагруженной скважины совершает ход вверх.

В случае изменения технологических параметров, когда более нагруженной окажется другая скважина, перемещением шкивов 13 и 14 относительно головки балансира 4 станка - качалки 2 изменяется порядок крепления устьевых подвесок 7и 8. То есть канатная подвеска 7 соединяется с нижним 6 механизмом крепления через шкив 14, а подвеска 8 - с верхним механизмом крепления 5 через шкив 13.

При эксплуатации скважин с близкими технологическими параметрами нагрузки, действующие на устьевые штоки 9 и 10, примерно одинаковые. Тем самым одинаковые нагрузки начинают действовать на головку балансира 4 как со стороны верхнего 5, так и со стороны нижнего 6 узлов крепления канатных подвесок 7 и 8. При этом уравновешивание станка - качалки 2 грузом 3 не обеспечивается, что ухудшает энергетические показатели его работы.

Для достижения большей по величине нагрузки на головке балансира 4 станка-качалки 2 со стороны нижнего механизма крепления 6 канатной подвески и устьевым штокам 9 и 10 посредством гибкой связи 16 крепятся дополнительные уравновешивающие контргрузы 18 и 19 соответствующей величины. Режим работы станка-качалки с точки зрения его уравновешивания становится соответствующим заданному , улучшая энергетические показатели работы.

Изменением веса контргрузом в 18, 19 при любых условиях можно обеспечить превышение минимальной нагрузки в одной скважине над максимальной в другой.

Привод допускает возможность эксплуатации одной скважины, присоединяя устьевой шток через канатную подвеску и направляющий шток 14 к нижнему механизму 6 крепления головки балансира. Для проведения ремонтных работ шкивы 15 и 16 допускают возможность поворота относительно вертикальной оси.
