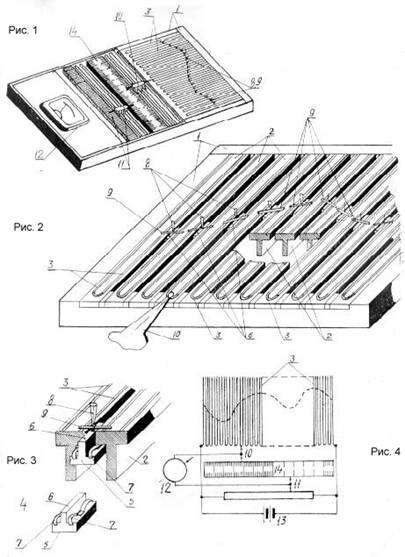

Общий вид устройства показан на рис. 1. На рис. 2 дана конструкция функционального преобразователя устройства, на рис. 3 - конструкция подвижного узла функционального преобразователя, а на рис. 4 приведена схема соединения элементов и цепей устройства.

Функциональный преобразователь имеет изоляционное основание в виде решетки, составленной рамой 1 и совокупностью параллельных стержней 2 Т - образного профиля.

К верхней поверхности стержней 2 прикреплены u - образные секции 3 из высокоомного проводника. Между каждой парой соседствующих стержней 2 расположен подвижный узел 4, составленный диэлектрической кареткой 5 с направляющим выступом 6 для скользящего продольного перемещения в зазоре между соседними стержнями 2. На каретке 5 закреплены две ленточные пружины 7, а к выступу 6 каретки 5 прикреплен стержень, на который посажена конусная ручка 8, снабженная электроконтактной перемычкой 9.

Все высокоомные секции 3 обращены своими изгибами к подвижному контакту 10, который может плавно перемещаться. Измерительная схема устройства наряду с секциями 3, подвижными элементами 9 и скользящим контактом 10 содержит также линейный потенциометр 11, нуль - индикатор 12 и источник питания 13.

Подвижный контакт 10 и движок потенциометра 11 имеют стрелочные указатели, которые могут взаимонезависимо перемещаться вдоль обеих кромок двухмасштабной линейки 14. Как видно из электрической схемы 4, крайне расположенные секции 3 и концы линейного измерительного потенциометра 11 параллельно подключены к источнику питания 13, а между подвижным контактом 10 и движком потенциометра 11 включен стрелочный нуль - индикатор 12.

При необходимости выполнения делительной операции, когда заданную кривостороннюю плоскую фигуру ( трапецию, треугольник) требуется разделить согласно задаваемому соотношению для площадей производных фигур, движок потенциометра 11 с помощью шкалы, имеющейся у соответствующей кромки масштабной линейки 14, устанавливается в положение, отвечающее заданному коэффициенту деления фигуры.

Затем на операционное поле устройства наносится криволинейная сторона подлежащей делению фигуры, что выполняется соответствующим перемещением кареток 5 и элементов 9 с помощью связанных с ними конусных ручек 8. При этом электроконтактные перемычки 9 соединяют между собой разделльные u- образные секции 3.

В процессе деления исследуемой плоскости фигуры подвижный контакт 10 перемещают до положения, при котором стрелка индикаторного прибора 12 установится на нуле. Это соответствует завершению операции деления. Абсциссы двух полученных в результате деления исходной фигуры новых поизводных фигур, то есть высоты вновь полученных криволинейных трапеций, определяются непосредственно по верхней шкале масштабной линейки 14, как отрезки этой шкалы, разделяемые найденным конечным положением подвижного контакта 10.

Устройством обеспечивается так же выполнение операций, обратных вышерассмотренной: когда необходимо определить какую долю от общей площади исходной целой фигуры составляет площадь заданной части этой фигуры или когда требуется определить соотношения между площадями заданных частей общей кривосторонней плоской фигуры.
