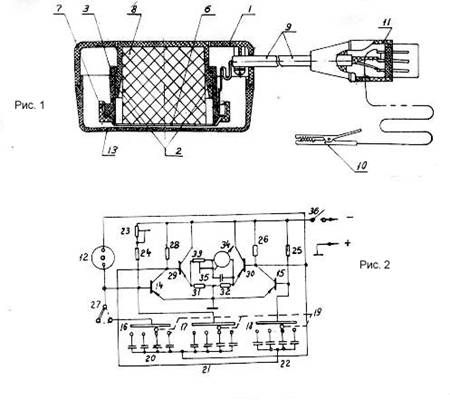

На держатель 2 посажено внешнее диэлектрическое кольцо 3, на нижнюю закругленную кромку которого натянута элластичная мембрана в виде полимерной металлизированной пленки 6, предназначенной для рабочего контактирования плоскостнораспределенного щупа с контролируемым покрытием. Фиксаторный обод 7 прижимает металлизированную пленку 6 к нижнему выступу фигурного кольца 3. Полость плоскостонораспределенного щупа содержит упруго- элластичную подушку 8 из губчатой пружинящей массы ( пенополиуритана).

Металлизация пленки 6 гальванически соединена с жилой куаксильного кабеля 9, оболочка которого связана со щупом - захватом 10, предназначенным для подсоединения к электропроводящему основанию контролируемого покрытия. Кабель 9 с помощью колодки 11 может соединяться с контактным гнездом 12 блока измерений (рис.2).

При транспортировке устройства его металлизированная пленка 6 предохраняется с помощью съемной крышки 13, надеваемой на корпус - рукоятку 1 щупа устройства.

Блок измерения выполнен в виде емкостно-ассиметрируемого мультивибратора на транзисторах 14, 15 цепи обратной связи, между которыми содержатся секции 16, 17, 18 встроенного переключателя 19 емкостных групп 20, 21, 22. . Цепи обратной связи мультивибратора содержат также резисторы 23, 24, 25.

Плоскостно распределенный щуп и щуп-захват 10 при работе устройства включаются с помощью контактного разъема 11, 12 между нагрузкой 26 транзистора 15 и базовой цепью транзистора 14, на которую тумблером 27 может коммутироваться секция 16 переключателя 19. Коллекторные нагрузки 26 и 28 триодов 14, 15 мультивибратора кондуктивно соединены с базами эмиттерных повторителей на паре транзисторов 29, 30. Между эмиттерными нагрузками 31 и 32, от которых дифференциально включена цепь из переменного резистора 33 и выходного стрелочного индикатора 34, блокированного емкостью 35. Тумблер 36 служит для подачи питания на транзисторы 14, 15, 29, 30.

При проведении измерений переключатель 19 устанавливают на требуемый предел контроля и при левом положении тумблера 27 производят исходную тарировку устройства переменным резистором 23, которым добиваются нулевого показания стрелочного индикатора 34. Затем тумблер 27 переводят в правое положение и потенциометром 33 производят калибровку устройства установкой стрелки индикатора 34 в крайнее правое положение, после чего возвращают тумблер 27 в левое положение и устанавливают плоскостно распределенный щуп на поверхность подлежащего контролю покрытия, предварительно сняв защитную крышку 13 с корпуса - рукоятки 1.

Прижим металлизированной пленки 6 плоскостно распределенного щупа к контролируемому участку защитного покрытия осуществляется ручным нажимом оператора на корпус - рукоятку 1. В результате металлизированная пленка полностью повторяет поверхностный рельеф контролируемого покрытия при любой пространственной ориентации обследуемого объекта. В процессе измерений длительности импульсов, воздействующих на выходную измерительную цепь 33, 34, 35 со стороны эмиттерного выхода триода 29 и со стороны эмиттерного выхода триода 30, дифференцируются друг относительно друга, в результате через микроамперметр 34 протекает разностный ток, величина которого пропорциональна действующему значению емкости плоскостно распределенного датчика устройства.
