Номер

06-040-99

Наименование проекта

Устройство для цементирования обсадной колонны

Назначение

Упрощение технологии крепления нефтяной скважины.

Рекомендуемая область применения

Бурение и заканчивание нефтяных и газовых скважин.

Описание

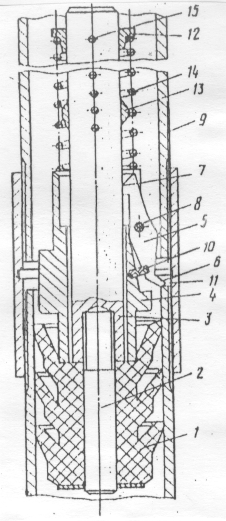

Устройство , поперечный разрез которого изображен на рисунке, включает в себя продавочную пробку 1, снабженную стержнем 2, который в свою очередь жестко соединен со стволом 3. На нижний конец ствола по скользящей посадке надета трехлепестковая обойма 4 с запорным приспособлением, выполненным в виде коромысла 5 с собачкой 6 и кромкой 7.

Коромысло укреплено на оси 8 и прижато к стенке обсадной трубы 9 пружиной 10. Межтрубный зазор 11 обсадной колонны труб является естественным углублением для захода собачки 6 при ее срабатывании. На верхнем конце ствола 3 установлены ограничитель 12 и ключ 13 запорного приспособления в виде трапецеидальной шайбы. Между обоймой 4 и ограничителем 12 размещена пружина 14. Ограничитель 12 и ключ 13 запорного приспособления установлены на стволе посредством штифтов 15 на расстоянии друг от друга в зависимости от жесткости пружины и необходимой упругой потенциальной энергии.

Устройство работает следующим образом.

После закачивания тампонажного раствора в обсадную колонну 9 устройство продавливается аналогично продавочной пробке при обычной технологии цементирования. При движении в гладкой трубе пружина 14 назходится в свободном состоянии, и устройство перемещается в колонне труб со скоростью продавочной жидкости. В момент достижения коромыслом 5 запорного приспособления межтрубного зазора 11, собачка 6 коромысла под воздействием прежины 10 заходит в упгомянутый зазор и цепляется за торец нижеследующей трубы. При этом возникает гидроудар.

В это же время продолжается закачивание продавочной жидкости, и пробка 1, двигаясь вниз, увлекает за собой ствол 3. Скользящая по стволу обойма 4 сжимает пружину 14. Когда ключ 13 запорного приспособления доходит до кромки 7 коромысла 5, он отжимает коромысло, и собачка 6 выходит из зазора 11. Происходит высвобождение упругой потенциальной энергии, и пробка 1 получает резкий удар обоймы 4.

Цикл повторяется через каждые 10 - 12 м с частотой, зависящей от скорости продавливания ( до 2 гц в начале продавливания 0,5 гц в конце).

Кроме того, отраженные волны от забоя и обратно от пробки устройства представляют собой целый спектр частот с различными амплитудами в режиме затухания.

Таким образом, предлагаемое устройство позволяет существенно повысить качество и долговечность крепи засчет улучшения вытеснения глинистого раствора тампонажным, удаления рыхлой и уплотнения оставшейся части глинистой корки, а также сокращения сроков схватывания тампонажного раствора и повышения механической прочности камня вследствие активации тампонажного раствора.

Преимущества перед известными аналогами

Аналоги не известны

Стадия освоения

Внедрено в производство

Результаты испытаний

Технология обеспечивает получение стабильных результатов.

Технико-экономический эффект

Внедрением подтверждена эффективность новшества

Возможность передачи за рубеж

За рубеж не передаётся

Дата поступления материала

21.05.1999
