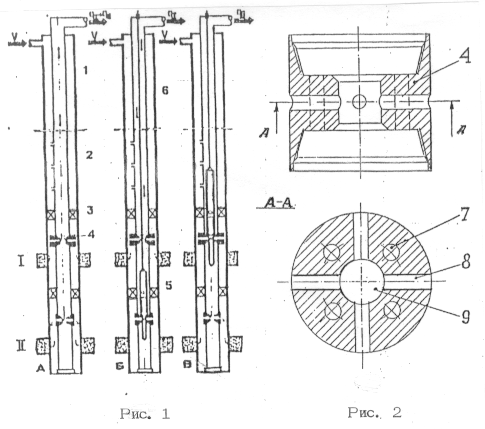

На рисунке 1 дана схема устройства для гидродинамических исследований и эксплуатации скважины, пробуренной на пласт из двух пропластков, где А - отбор жидкости и исследование одновременно двух пропластков, Б и В соответственно исследование и эксплуатация раздельно верхнего и нижнего пропластков, на рисунке 2 показаны каналы муфты 4.

Устройство работает следующим образом. Для исследования верхнего пропластка в лифтовые трубы 1 на проволоке 6 спускают цилиндрическую пробку 5 диаметром, равным диаметру цилиндрического осевого канала 9 нижней муфты 4 (уплотнительные элементы пробки и глубинные приборы, совмещенные с пробкой, на рисунке 1 не показаны).

Пробка 5 герметично перекрывает радиальные каналы 8 муфты, соединяющие нижний пропласток с лифтовыми трубами.

Нагнетанием газа через пусковые муфты 2 осваивают верхний пропласток.

Пластовая жидкость верхнего пропластка по радиальным каналам 8 верхней муфты 4 поступает в лифтовые трубы 1 и далее на поверхность. Осваивание скважины продолжают до выхода скважины на установившийся режим работы. Затем отбирают поверхностные пробы жидкости для определения обводненности нефти, прекращают нагнетание газа и регистрируют кривую восстановления давления (КВД). По КВД определяют коэффициент продуктивности пропластка.

Не поднимая лифтовые трубы, подобным же образом можно исследовать нижний пропласток: в лифтовые трубы на проволоке 6 спускают цилиндрическую пробку 5 диаметром, равным диаметру цилиндрического осевого канала 9 верхней муфты 4. Пробка 5 герметично перекрывает радиальные каналы 8 верхней муфты 4, соединяющие верхний пропласток с лифтовыми трубами. Нагнетанием газа осваивают нижний пропласток. Пластовая жидкость через радиальные каналы нижней муфты 4 и продольные каналы 7, верхней муфты 4 по лифтовым трубам поступает на поверхность.

Так же можно отобрать пробы жидкости, определить обводненность нефти, а по КВД - коэффициент продуктивности верхнего пропластка.

После проведения исследований возможна раздельная эксплуатация пропластков, а после извлечения пробки можно исследовать оба пропластка одновременно.
