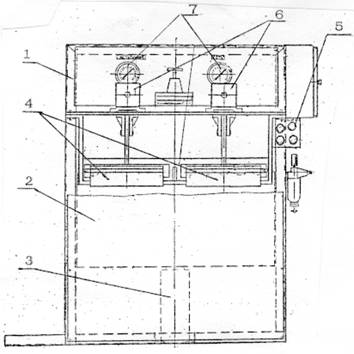

Основанием стенда служит сварная станина 1 (см.рис.), на которой смонтированы ванна с водой 2 и цилиндр 3 для подъема и опускания ванны. На отдельном кронштейне, закрепленном на станине, смонтирован узел зажима 4.

Пневмосхема стенда состоит из узла подготовки воздуха, пневмораспределителей, коллекторов, вентилей, фильтра, регулятора давления воздуха, дросселя, предназначенного для плавности работы системы.

Стенд работает в автоматическом и наладочном режимах. Установку и съем испытуемых изделий производят вручную.

Работа стенда в автоматическом режиме происходит следующим образом. После нажатия кнопки "Пуск" на кнопочной станции 5 воздух поступает в пневмоцилиндры 6 и через рычажную систему осуществляется зажим изделий и уплотнение отверстий резиновыми заглушками.

После уплотнения изделий поднимается ванна с водой, в которую погружаются изделия на требуемую глубину. В конце хода цилиндра 3 поступает команда на подачу испытательного давления и начало отсчета времени испытания.

Герметичность изделий определяется визуально по отсутствию пузырьков. Давление контролируется по манометру 7. По истечении времени испытания система возвращается в исходное положение.

В любой момент времени цикл можно остановить нажатием кнопки "стоп", при этом ванна опускается вниз, а детали остаются зажатыми. Для начала нового цикла необходимо нажать кнопки "разжим" и "пуск".

Для работы стенда в наладочном режиме предусмотрены кнопки для подъема и опускания ванны, кнопки для зажима и разжима деталей.
