Исследование сопротивления грунта проводят в комплекте с установками для статического зондирования.

Аппаратура выполнена в виде отдельного блока, к которому через разъемы подключаются кабель зонда, кабель датчика глубины погружения и кабель связи с персональной ЭВМ типа "Ноут бук".

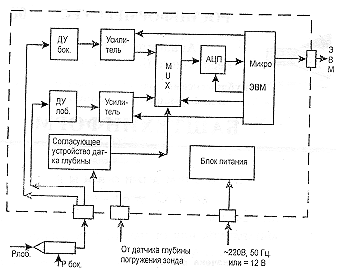

Структурная схема аппаратуры представлена на рисунке.

Сигналы с зонда сопротивления грунта на боковой ее поверхности и под наконечником поступают на дифференциальные усилители соответствующих каналов, усиливаются и подаются на программируемые усилители. Эти усилители с изменяемым коэффициентом предназначены для расширения динамического диапазона каскадов усиления и преобразования.

Усиленные сигналы и сигнал со схемы - датчика глубины погружения зонда поступают на вход мультиплексора МuХ, который поочередно подключает входные сигналы к входу аналого-цифрового преобразователя АЦП.

Получаемые на выходе данные в виде цифрового кода хранятся во внутренней памяти микроЭВМ, которая обеспечивает управление всеми устройствами и связь по каналу rs - 232С с персональной ЭВМ. Аппаратура сбора данных зондирования получает питание от стабилизированного блока питания с высокочастотным преобразованием.

Преимущества перед отечественными аналогами заключаются в том, что аппаратура выполняет следующие функции:

- автоматическое измерение и отображение на экране дисплея (графическое и цифровое) скоростных или стабилизированныйцукнгх значений сопротивления грунта при статическом зондировании;

-ввод значений глубины погружения зонда;

- ввод тарировочных значений зонда и автоматическую запись этих значений в компьютер, с указанием № зонда, даты и исполнителя тарировки;

- запись выходных данных на дискету или вывод их на принтер.
