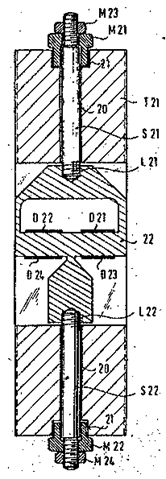

Преобразователь содержит пару концевых цилиндрических элементов Т21 (см. рис.), которые воспринимают и передают контролируемое усилие (растягивающее или сжимающее) на упругий фигурный элемент 22.

Эти гайки имеют внутренние заплечики, служащие в качестве упоров для стержней s21 и s22, которые имеют внешние нарезные участки с обоих своих концов. На стержне навинчены гайки М23 и М24, упирающиеся соответственно во внешние расширенные части гаек М21 и М22.

В резьбовые отверстия l21 и l22 упругого фигурного элемента 22 завинчены до упора внутренние резьбовые концы стержней s21 и s22, а на самом элементе 22 закреплены четыре тензорезистора d21, d22, d23, d24, которые в электрическую схему измерения включены в качестве плечей тензорезисторного моста.

При воздействии на преобразователь растягивающих усилий величины действующих сопротивлений тензорезисторов d23 и d24 возрастают, в то время как величины действующих сопротивлений тензорезисторов d21 и d22 уменьшаются. При воздействии же на преобразователь сжимающих усилий эти пары меняются ролями.

Конструкция тензометрического преобразователя предусматривает возможность регулировки с помощью гаек М23 и М24 предварительного осевого напряжения в упругом фигурном элементе 22, чем обеспечивается возможность установки уровня начального и сходного сигнала на выходе тензорезисторного моста преобразователя.
