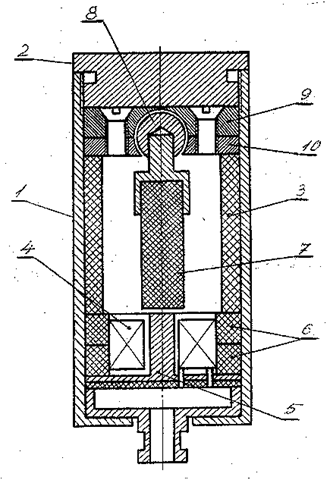

Описываемое устройство обеспечивает расширенные метрологические возможности контроля за счет оценки длины вектора виброколебаний в плоскости, ортогональной оси преобразователя, его конструкция в осевом разрезе представлена на рисунке.

Устройство содержит экранирующий корпус 1 с крышкой 2, внутренний магнитомягкий узел 5, и пару кольцевых постоянных магнитов 6.

Инерционный узел 7 представляет собой круговой магнитопроводящий стержень, связанный с ротором 8 шарового шарнира, статор которого состоит из двух разъемных ферромагнитных элементов 9, 10.

Ротор 8 шарнира с целью уменьшения потерь энергии на трение покрыт фторопластовой пленкой.

Предварительно - перед проведением измерений - устройство устанавливают на контролируемом объекте перпендикулярно к плоскости подлежащих контролю вибрационных колебаний.

Если в исходном положении инерционный узел 7 располагается вдоль продольной оси устройства под действием магнитных сил, создаваемых парой кольцевых магнитов 6, то при воздействии горизонтальных вибрационных перемещений на элементы 1, 2, 3, 5, 9, 10 преобразователя его инерционный узел 7 так же начинает совершать вибрационные перемещения вслед за корпусом устройства.

Однако, перемещение инерционного узла 7 отстают по фазе от перемещений внешних элементов устройства. При этом в катушке 4 преобразователя индуцируются электродвижущие силы, частоты и амплитуды которых соответствуют аналогичным параметрам контролируемых вибраций.

При отсутствии внешних сил, которые воздействуют на инерционный узел 7, последние возвращаются в свое исходное центральное положение под воздействием осевого магнитного поля, создаваемого кольцевыми магнитами 6 в полости преобразователя.
